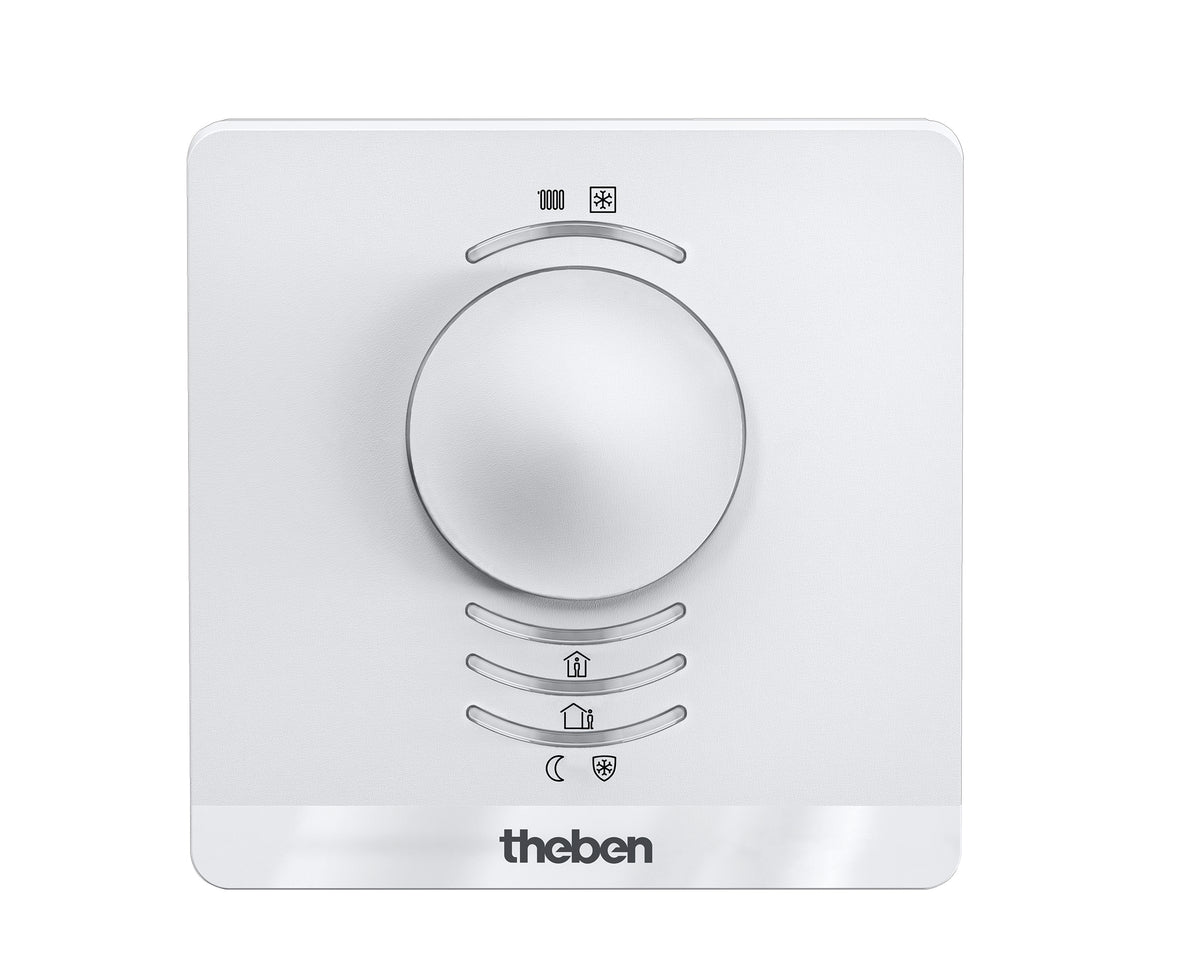

THEBEN 7189200 RAMSES 718 S KNX Pokojový termostat, plynulá nebo dvoubodová regulace

Hledáte pokojový regulátor teploty KNX, se kterým uživatel v místnosti nic nepřestaví? RAMSES 718 S KNX je regulátor pro jednu místnost bez ovládacích prvků, který měří teplotu, řídí aktory topení nebo motorické pohony ventilů a zvládá vytápění i chlazení. Žádanou teplotu a provozní režim dostává po sběrnici, stav ukazují LED. Navíc má 4 binární vstupy pro klasické vypínače a tlačítka, z nichž dva přijmou externí čidla teploty, například pro hlídání teploty podlahy.

Je to pro mě?

Ano, pokud:

• chcete regulovat teplotu v místnosti bez možnosti zásahu na stěně, například ve škole, kanceláři nebo hotelu
• řídíte radiátory, podlahové topení, chladicí strop nebo fancoil přes aktory KNX
• potřebujete dvoustupňové topení, třeba podlahu jako základ a radiátor jako přídavný stupeň
• chcete omezit teplotu podlahy čidlem v podlaze
• potřebujete v místnosti připojit okenní kontakt, tlačítka nebo vypínače bez dalšího binárního vstupu
• režimy budete přepínat centrálně, časovým programem, detektorem přítomnosti nebo okenním kontaktem

Ne, zvolte jiný model, pokud:

• má uživatel nastavovat teplotu otočným kolečkem a přepínat režimy tlačítky, pak zvolte RAMSES 718 P KNX
• chcete v jednom přístroji pod omítku tlačítka pro světla, regulaci a čidla vlhkosti a kvality vzduchu, pak zvolte iONprime PB KNX
• potřebujete měřit koncentraci CO2 v ppm se semaforem LED, pak zvolte AMUN 716 S KNX
• chcete displej s teplotou a ovládání z telefonu přes Bluetooth, pak zvolte iON 108 KNX

Hlavní vlastnosti

• pokojový regulátor teploty bez ovládacích prvků, plynulý nebo dvoubodový
• až 2 stupně topení a 2 stupně chlazení
• 4 binární vstupy, vstupy I3 a I4 také pro externí čidla teploty
• LED pro topení a chlazení a 3 LED provozního režimu
• napájení ze sběrnice KNX, odběr nejvýše 12 mA
• měřicí rozsah teploty -5 až +45 °C
• montáž na stěnu, krytí IP 20, provozní teplota +5 až +40 °C

Co produkt umí

Regulátor pracuje jen pro vytápění, nebo pro vytápění a chlazení. Každý okruh může být plynulý s akční veličinou 0 až 100 %, nebo dvoubodový s hysterezí 0,3 až 1,5 K, kterou lze postupně zmenšovat pro přesnější regulaci. Parametry PI regulátoru zvolíte podle typu soustavy, tedy radiátory, podlahové topení, chladicí strop nebo fancoil, nebo je nastavíte ručně. Přídavný stupeň topení či chlazení pracuje s vlastním odstupem od žádané hodnoty a posílá procenta nebo PWM s periodou 3 až 30 min. Akční veličiny topení a chlazení jdou na dva samostatné objekty pro čtyřtrubkové systémy, nebo na jeden společný pro dvoutrubkové.

Zná režimy komfort, standby, noční útlum a ochranu proti mrazu, při chlazení ochranu proti přehřátí. Otevřené okno přepne regulaci s nejvyšší prioritou do ochrany proti mrazu, při chlazení do ochrany proti přehřátí. Signál přítomnosti přepne do komfortu. Provozní režim lze uložit a vyvolat jako scénu. Mezi topením a chlazením přepíná automaticky, nebo objektem. Při alarmu rosného bodu chlazení zastaví a při vysoké venkovní teplotě umí žádanou hodnotu chlazení postupně zvyšovat a tuto korekci poslat dalším regulátorům.

Teplotu pro regulaci bere z vestavěného čidla, ze sběrnice, z čidla na vstupu I3, nebo jako průměr až ze tří zdrojů. Při hlídání zdrojů hlásí výpadek, a když zůstane platný aspoň jeden zdroj, reguluje dál s ním. Pokud žádný nezbude, spustí nouzový program s pevnou akční veličinou.

Ovládání a komunikace

Na regulátoru nejsou žádné ovládací prvky. Základní žádanou hodnotu, ruční posun a provozní režim přijímá po sběrnici, posun lze omezit na plus minus 1 až 5 K. Jedna LED svítí červeně při topení a modře při chlazení, další tři ukazují komfort, standby a útlum nebo ochranu proti mrazu. Jas LED může být trvale snížený, snížený jen v nočním režimu, nebo ho řídí sběrnice.

Vstupy I1 až I4 fungují jako spínač, tlačítko, stmívač nebo ovládání žaluzií. Spínač a tlačítko posílají až tři telegramy, například spínání, procenta nebo hodnotu, u stmívání a žaluzií lze dvojklikem poslat další povel. Regulátor také hlásí poruchu čidel krátkým textem po sběrnici. Konfiguraci provedete v ETS.

Instalace a použití

Regulátor se montuje na vnitřní stěnu přibližně do výšky očí, doporučeně na přístrojovou krabici. Montážní deska se připevní ke stěně, sběrnicový kabel se protáhne otvorem do svorky sběrnice se správnou polaritou a podle potřeby se připojí vodiče vstupů. Nakonec se horní díl zavěsí nahoře a zacvakne. Programovací tlačítko a LED fyzické adresy jsou pod krytem.

Vstupy mají vodiče o délce 25 cm s barevným značením a vedení k nim může být dlouhé nejvýše 30 m. Napětí kontaktů 5 V dodává regulátor sám. Připojují se jen bezpotenciálové kontakty nebo čidla teploty Theben. Montáž smí provádět jen elektrikář s ochranou proti elektrostatickému výboji.

Kde najde využití

• školy a učebny s vytápěním podle přítomnosti a ochranou proti mrazu při otevřeném okně
• kanceláře a zasedací místnosti s centrálně řízenými režimy
• hotelové pokoje, kde teplotu určuje recepce nebo vizualizace
• rodinné domy s kombinací podlahového topení a radiátorů
• místnosti s chladicím stropem nebo fancoilem
• veřejné prostory, kde regulátor nemá nabízet ovládání

Důležité před nákupem

• Uživatel v místnosti teplotu nepřestaví. Pokud ji má měnit, plánujte vizualizaci, jiný ovladač, nebo zvolte provedení s otočným kolečkem.
• Regulátor sám netopí ani nechladí. Akční veličinu musí převzít aktor topení, spínací aktor nebo pohon ventilu KNX.
• Externí čidla teploty se připojují jen na vstupy I3 a I4, podlahové čidlo 9070321 jen na vstup I4. Všechna čidla se objednávají zvlášť, k dispozici je také externí čidlo teploty na omítku 9070191 a externí čidlo teploty RAMSES IP65 na omítku 9070459.
• Při omezení teploty podlahy se po dosažení nastaveného maxima 24 až 40 °C akční veličina topení stáhne na 0 % s hysterezí 5 K.
• Na vstupy patří jen bezpotenciálové kontakty. Jde o bezpečné malé napětí, při vedení dodržte odstupy od síťových vodičů.
• Nejnižší platnou základní žádanou hodnotu nastavíte v rozsahu 5 až 20 °C, nejvyšší 17 až 32 °C.
• Regulátor patří do suchých vnitřních prostor mimo průvan a sálavé teplo. Nemontujte ho na měkkou podložku, která brání proudění vzduchu.
• Chování objektu komfortu závisí na zvolené sadě objektů. Při sadě komfort, noc a mráz trvá komfort, dokud na objekt nepřijde nula. Při sadě s provozním režimem, přítomností a stavem okna jde o objekt přítomnosti, jehož jednička zapne komfort.

Časté dotazy

Lze teplotu měřit jinde než v regulátoru?
Ano. Regulovat lze podle externího čidla na I3, podle teploty ze sběrnice, nebo podle průměru až tří zdrojů.

Co se stane po výpadku čidla?
Regulátor pošle hlášení o výpadku. Při průměru více zdrojů reguluje dál se zbývajícím, jinak spustí nouzový program s pevnou akční veličinou.

Lze opravit naměřenou teplotu?
Ano, vestavěné i externí čidlo má korekci po 0,1 K v rozsahu -6,4 až +6,4 K.

V jakém režimu regulátor startuje?
Režim po resetu nebo novém naprogramování zvolíte v ETS, na výběr je komfort, standby, noční útlum i ochrana proti mrazu.

O kolik se sníží teplota v útlumu?
Ve standby nastavíte pokles 0 až 5 K, v nočním režimu 3 až 8 K. Ochrana proti mrazu má vlastní žádanou hodnotu 3 až 10 °C.

Spolupracuje s regulátory RAM 713 S nebo VARIA?
Formát objektu přepínání topení a chlazení lze obrátit, aby byl s nimi kompatibilní.
