THEBEN 7189210 RAMSES 718 P KNX Pokojový termostat s otočným knoflíkem, plynulá nebo dvoubodová regulace

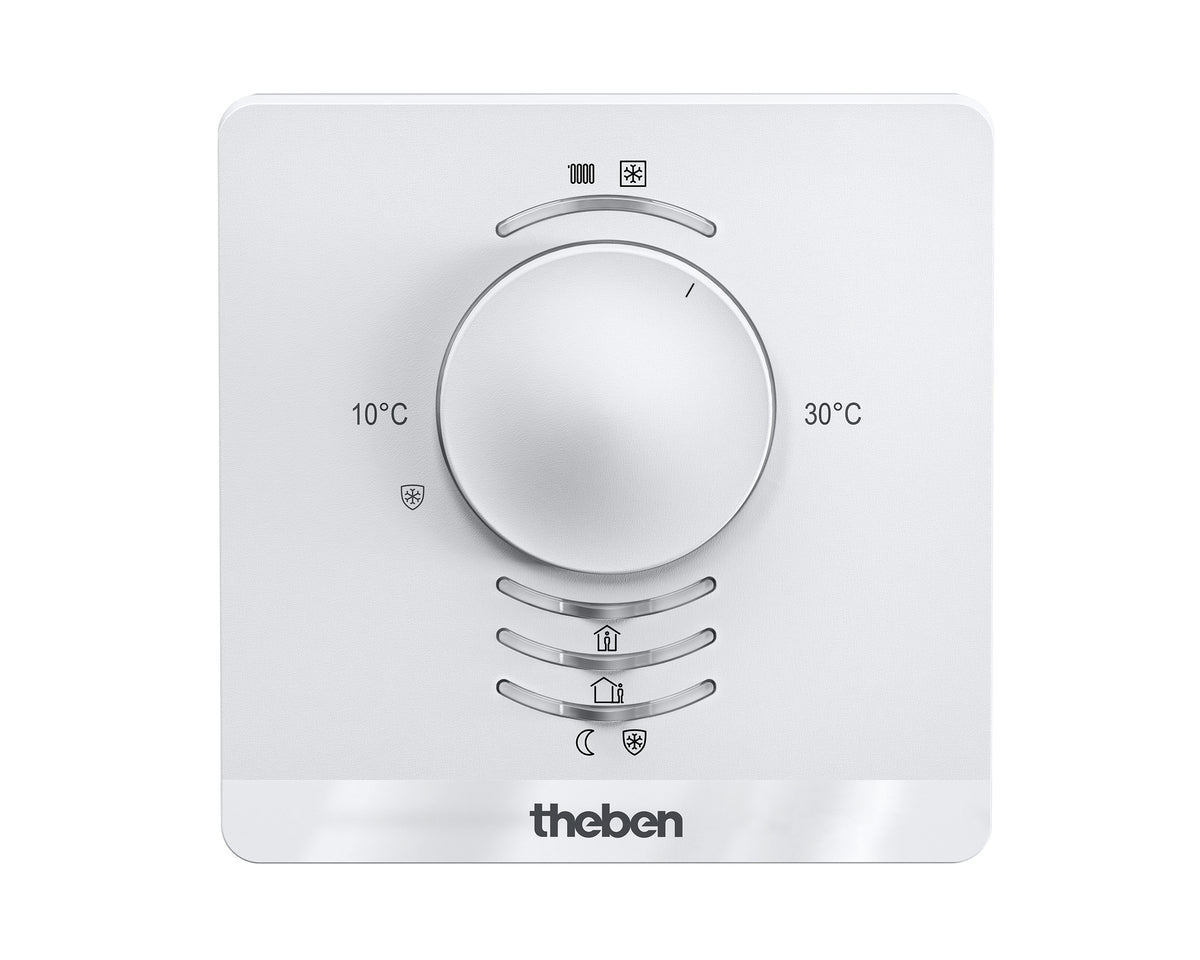

Chcete, aby si lidé v místnosti mohli teplotu sami doladit kolečkem, ale regulace zůstala v systému KNX pod kontrolou? RAMSES 718 P KNX je pokojový regulátor teploty na stěnu s otočným kolečkem, třemi tlačítky provozních režimů a LED. Řídí aktory topení nebo motorické pohony ventilů, plynule i dvoubodově, pro vytápění i chlazení. Ke 4 binárním vstupům připojíte klasické vypínače, okenní kontakt nebo externí čidla teploty.

Je to pro mě?

Ano, pokud:

• chcete nastavovat teplotu otočným kolečkem přímo na stěně
• potřebujete přepínat komfort, standby a útlum tlačítkem a prodloužit komfort při přítomnosti
• řídíte radiátory, podlahové topení, chladicí strop nebo fancoil přes aktory KNX
• chcete kombinovat podlahové topení a radiátory jako dva stupně
• potřebujete hlídat maximální teplotu podlahy čidlem v podlaze
• chcete v místnosti připojit okenní kontakt nebo tlačítka bez dalšího binárního vstupu

Ne, zvolte jiný model, pokud:

• nemá uživatel na regulátoru nic měnit, například ve škole nebo veřejném prostoru, pak zvolte RAMSES 718 S KNX bez ovládacích prvků
• chcete v jednom přístroji pod omítku tlačítka pro světla, regulaci a čidla vlhkosti a kvality vzduchu, pak zvolte iONprime PB KNX
• potřebujete měřit koncentraci CO2 v ppm se semaforem LED, pak zvolte AMUN 716 S KNX
• chcete displej s teplotou a ovládání z telefonu přes Bluetooth, pak zvolte iON 108 KNX

Hlavní vlastnosti

• otočné kolečko pro žádanou hodnotu nebo její posun, lze ho omezit či zablokovat
• dvě čelní desky v balení, s absolutní a s relativní stupnicí
• tři tlačítka provozních režimů, 3 LED režimu a LED topení a chlazení
• plynulá nebo dvoubodová regulace, až 2 stupně topení a 2 stupně chlazení
• 4 binární vstupy, I3 a I4 také pro externí čidla teploty
• napájení ze sběrnice KNX, odběr nejvýše 12 mA
• montáž na stěnu, krytí IP 20, provozní teplota +5 až +40 °C

Co produkt umí

Kolečko má tři možné role. Buď se jím nastavuje přímo základní žádaná hodnota a na regulátor patří čelní deska s absolutní stupnicí, nebo základní hodnotu posílá sběrnice a kolečko ji jen posouvá nahoru či dolů, pak se nasadí deska s relativní stupnicí. Třetí možností je kolečko zablokovat. Rozsah posunu omezíte na plus minus 1 až 5 K a určíte, zda posun platí v komfortu, standby a nočním režimu, nebo jen v některých z nich.

Tlačítky volí uživatel komfort, standby a útlum nebo ochranu proti mrazu. Dlouhý stisk tlačítka komfort nastaví přítomnost a regulátor přejde do komfortu. Pokud přítomnost přijde v nočním režimu nebo při ochraně proti mrazu, komfort se po nastavené době 30 minut až 3,5 hodiny sám ukončí. Pokud je jako druh čidla přítomnosti zvoleno tlačítko přítomnosti, může volitelně i otočení kolečka nahoru nastavit přítomnost a přepnout regulátor do komfortu. Tlačítka lze v ETS také zablokovat.

Regulace pracuje plynule s akční veličinou 0 až 100 %, nebo dvoubodově s hysterezí 0,3 až 1,5 K. Parametry PI regulátoru vyberete podle soustavy, radiátory, podlahové topení, chladicí strop nebo fancoil, nebo je nastavíte ručně. Přídavný stupeň má vlastní odstup od žádané hodnoty a posílá procenta nebo PWM. Topení a chlazení přepíná automaticky nebo objektem, pro dvoutrubkový i čtyřtrubkový systém. Otevřené okno přepne do ochrany proti mrazu, při chlazení do ochrany proti přehřátí. Alarm rosného bodu zastaví chlazení.

Ovládání a komunikace

LED režimu svítí červeně nebo oranžově pro komfort a prodloužený komfort, žlutě pro standby a zeleně nebo modře pro útlum a ochranu proti mrazu. Další LED ukazuje topení červeně a chlazení modře. Jas LED může být snížený trvale, jen v noci, nebo ho řídí sběrnice.

Teplotu pro regulaci bere z vestavěného čidla, ze sběrnice, z čidla na vstupu I3, nebo jako průměr až ze tří zdrojů, s hlídáním výpadku. Na sběrnici posílá naměřenou i aktuální žádanou teplotu, žádanou hodnotu nastavenou kolečkem a provozní režim. Regulátor hlásí poruchu čidla i poruchu kolečka krátkým textem po sběrnici. Konfiguraci provedete v ETS.

Instalace a použití

Regulátor se montuje na vnitřní stěnu zhruba do výšky očí, doporučeně na přístrojovou krabici, mimo průvan a sálavé teplo. Na stěnu se připevní montážní deska, sběrnicový kabel se zavede otvorem do svorky sběrnice podle polarity a podle potřeby se připojí vodiče vstupů. Horní díl se nahoře zavěsí a zacvakne. Programovací tlačítko a LED jsou pod krytem.

Vstupy I1 až I4 mají barevně značené vodiče o délce 25 cm, kabel k nim smí mít nejvýše 30 m a napětí kontaktů 5 V poskytuje regulátor. Vstupy pracují jako spínač, tlačítko, stmívač nebo ovládání žaluzií. Montáž smí provádět jen elektrikář s ochranou proti elektrostatickému výboji.

Kde najde využití

• obývací pokoje a ložnice, kde si uživatel teplotu dolaďuje sám
• rodinné domy s podlahovým topením a radiátory jako dvěma stupni
• kanceláře, kde zaměstnanec tlačítkem prodlouží komfort po pracovní době
• zasedací místnosti s komfortem podle přítomnosti
• místnosti s chladicím stropem nebo fancoilem
• byty, kde má nájemník omezený rozsah nastavení teploty

Důležité před nákupem

• Čelní desku vybíráte podle role kolečka. Absolutní stupnice patří k nastavení základní hodnoty kolečkem, relativní k posunu hodnoty ze sběrnice.
• Regulátor sám netopí ani nechladí. Akční veličinu musí převzít aktor topení, spínací aktor nebo pohon ventilu KNX.
• Externí čidla teploty se připojují jen na vstupy I3 a I4, podlahové čidlo 9070321 jen na I4. Čidla nejsou v balení a objednávají se zvlášť, vedle podlahového je to externí čidlo teploty na omítku 9070191 a externí čidlo teploty RAMSES IP65 na omítku 9070459.
• Omezení teploty podlahy stáhne akční veličinu topení na 0 %, když podlaha dosáhne nastaveného maxima 24 až 40 °C.
• Na vstupy připojujte jen bezpotenciálové kontakty nebo čidla teploty Theben. Jde o bezpečné malé napětí, dodržte odstupy od síťových vodičů.
• Platnou základní žádanou hodnotu omezíte zdola v rozsahu 5 až 20 °C a shora v rozsahu 17 až 32 °C.
• Krytí IP 20, regulátor patří do suchých vnitřních prostor. Nemontujte ho na měkkou podložku, která brání proudění vzduchu.
• Objekt komfortu nebo přítomnosti neposílejte cyklicky. Přijatá nula zruší komfort prodloužený tlačítkem na regulátoru.

Časté dotazy

Mohu uživateli zakázat otočné kolečko?
Ano. Kolečko lze v ETS zablokovat, žádaná hodnota pak přichází jen po sběrnici.

Jak dlouho trvá prodloužený komfort?
Dobu nastavíte od 30 minut po 3,5 hodiny v půlhodinových krocích.

Lze opravit naměřenou teplotu?
Ano, vestavěné i externí čidlo má korekci po 0,1 K v rozsahu -6,4 až +6,4 K.

Co když čidlo přestane měřit?
Regulátor pošle hlášení o výpadku. Při průměru více zdrojů reguluje dál se zbývajícím, jinak spustí nouzový program s pevnou akční veličinou.

O kolik se sníží teplota v útlumu?
Ve standby nastavíte pokles 0 až 5 K, v nočním režimu 3 až 8 K. Ochrana proti mrazu má vlastní žádanou hodnotu 3 až 10 °C.

Lze vypnout chlazení a regulovat jen topení?
Ano, v ETS zvolíte buď jen vytápění, nebo vytápění a chlazení.
