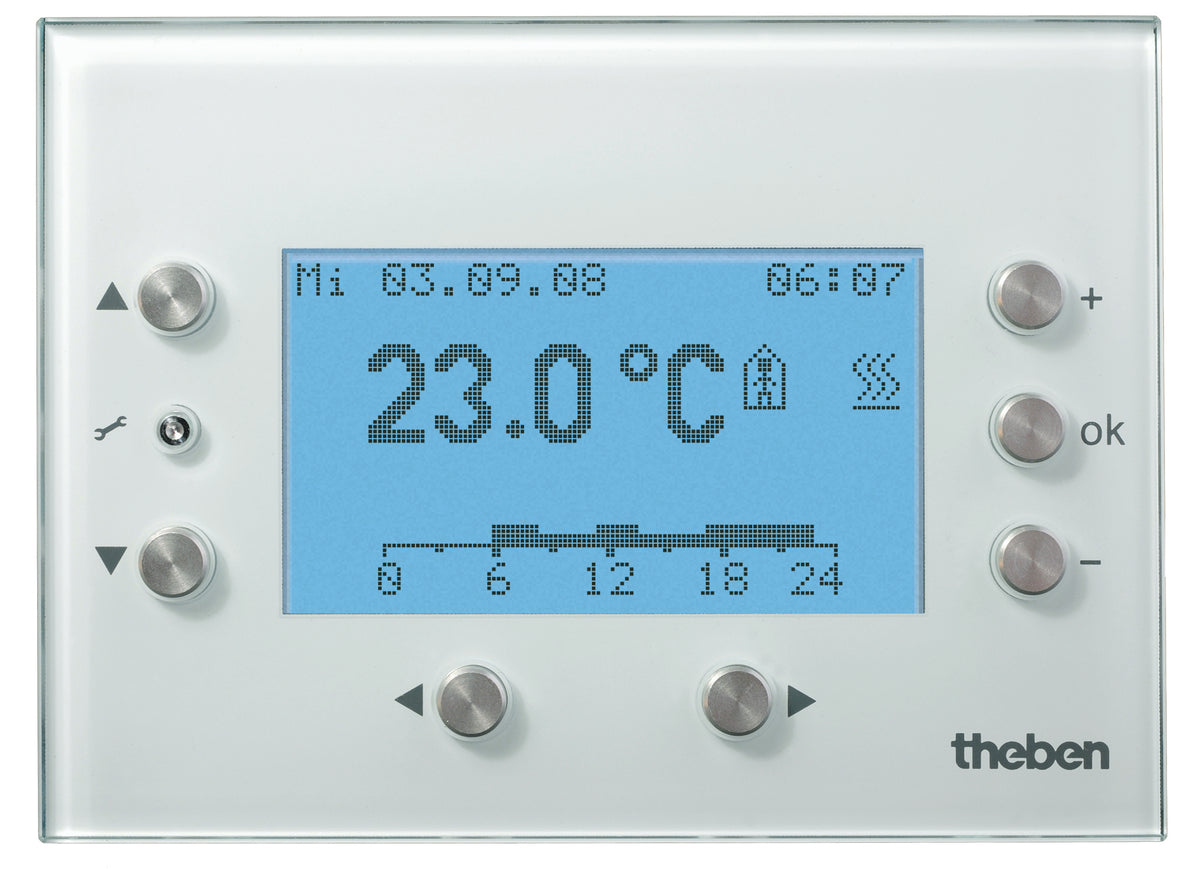

THEBEN 8269210 VARIA 826 S WH KNX Multifunkční displej s regulátorem teploty a spínacími hodinami, bílá

Chcete mít na stěně v jednom ovladači KNX regulaci teploty místnosti, týdenní časový program a přehled o světlech, žaluziích nebo oknech? VARIA 826 S WH KNX je multifunkční displej pod omítku s bílým skleněným čelem a vestavěným regulátorem teploty pro vytápění i chlazení. Na podsvíceném displeji zobrazí až 7 stránek po 8 řádcích, z toho 5 stránek si naprogramujete v ETS pro vlastní funkce. Součástí jsou týdenní spínací hodiny s 8 kanály a stránka s údaji z meteostanice.

Je to pro mě?

Ano, pokud:

• chcete v místnosti regulovat vytápění, chlazení nebo fancoil a uživateli dát displej s provozními režimy
• potřebujete na jednom místě zobrazit a ovládat až 40 hodnot a funkcí, například světla, scény, stínění nebo stav oken
• stačí vám týdenní časový program po čtvrthodinách pro vytápění i pro další spotřebiče
• chcete zobrazit venkovní teplotu, vítr, jas a déšť z meteostanice KNX
• displej chcete nastavit přímo v ETS bez plug-inu
• nechcete k ovladači přivádět síťové napětí

Ne, zvolte jiný model, pokud:

• vyžadujete KNX Data Secure nebo ovládání z aplikace přes Bluetooth, pak zvolte prostorový ovladač iON 108 KNX s regulátorem teploty, který ale ovládá nejvýše 20 funkcí

Hlavní vlastnosti

• multifunkční displej KNX s regulátorem teploty, montáž pod omítku
• až 7 zobrazovacích stránek, 5 volně programovatelných po 8 řádcích
• regulace vytápění a chlazení, přídavný stupeň vytápění, až 3 stupně ventilátoru
• týdenní spínací hodiny s 8 kanály, kanál 1 pro provozní režimy regulátoru
• stránka údajů o počasí a funkce rychlého zapnutí světla
• panel 128 x 93 x 18 mm, bílé skleněné čelo, 6 tlačítek
• napájení 230 V AC nebo jen ze sběrnice KNX, záloha hodin 1,5 roku

Co produkt umí

Regulátor měří teplotu vestavěným čidlem, může ji brát ze sběrnice nebo počítat průměr z obou. Řídí buď spojitě v režimu PI, nebo dvoubodově, akční hodnotu posílá i jako PWM. Pro radiátory a podlahové vytápění má připravené parametry, k hlavnímu stupni lze přidat přídavný stupeň a pro chlazení se nastavuje mrtvé pásmo. U fancoilu řídí až 3 stupně ventilátoru včetně nuceného režimu.

Uživatel volí komfortní, pohotovostní a noční režim, ochranu proti mrazu nebo prodloužení komfortu o 30 minut až 3,5 hodiny. Režim může přepínat i čidlo přítomnosti a okenní kontakt, při otevřeném okně přejde regulátor do ochrany proti mrazu. Žádanou teplotu lze posouvat tlačítky v rozsahu, který omezíte v ETS. Při vysoké venkovní teplotě umí regulátor žádanou hodnotu zvyšovat a posílat ji i dalším regulátorům.

Spínací hodiny mají 8 kanálů s týdenním programem v krocích po 15 minutách. Kanál 1 přepíná provozní režimy regulátoru, kanály 2 až 8 posílají do sběrnice zapnutí a vypnutí, provozní režim, hodnotu, procenta nebo teplotu, a to ve dvou nebo třech stavech za den. Teplotními kanály tak můžete dávat žádané hodnoty dalším regulátorům v jiných místnostech. Pro každý kanál vyberete jeden ze tří pevných programů, vlastní program nebo kanál vypnete. Programuje se přímo na displeji, denní program zkopírujete na jiný den téhož kanálu a celý týden na jiný kanál.

Na stránce počasí se zobrazí venkovní teplota, vítr, jas a déšť přijaté ze sběrnice, volitelně s minimy a maximy. Stránku 1, jednu z pěti volných, lze místo vlastních řádků využít pro předpověď počasí z přijímače Meteodata 139 EFR.

Ovládání a komunikace

Každá z pěti volných stránek má nadpis a 8 řádků. Řádek může jen zobrazovat přijatou hodnotu, nebo ji umožní měnit tlačítky plus a minus. Na výběr je spínání, stmívání, žaluzie, procenta, teplota, provozní režim, scéna, priorita, čítače, desetinné hodnoty s jednotkou, výběr z osmi pevných hodnot nebo text o 14 znacích ze sběrnice. Scén lze zobrazit a naučit až 64. Texty řádků zadáte v ETS.

Funkce rychlého zapnutí, kterou zapnete v ETS, pošle na stránce regulátoru nebo počasí spínací telegram po stisku kteréhokoli z pravých tlačítek plus, OK nebo minus, takže světlo rozsvítíte hned po vstupu do místnosti. Jednu stránku nastavíte jako oblíbenou. Objektem ji vyvoláte třeba jako stránku poplachu, nebo se zobrazí sama po 3 minutách bez obsluhy. Stránku regulátoru lze trvale skrýt, například v hotelovém pokoji.

Čas a datum displej přijímá ze sběrnice, nebo je i vysílá. Pro nejvyšší přesnost je vhodné jako zdroj času použít vysílač časového signálu DCF a displej nechat čas jen přijímat. Nabídka nastavení se dá zamknout nebo chránit PINem a menu je v němčině, angličtině, francouzštině, italštině, španělštině, nizozemštině a švédštině.

Instalace a použití

Displej se montuje do instalační krabice pod omítku ve výšce 1,5 m, všechny tři západky nahoře i dole musí pevně zacvaknout. Sběrnici KNX připojíte do sběrnicové svorky s dodržením polarity. Provozní napětí je 230 V AC, bez síťového napájení displej pracuje jen ze sběrnice a odebírá z ní víc. Programovací režim zapnete magnetem přiloženým k pravé horní části přístroje nebo v menu Systém. V ETS od verze 3.0e použijete aplikační program Varia 82x, plug-in není potřeba. K demontáži stačí šroubovákem zatlačit na horní stranu přístroje.

Kde najde využití

• byty a rodinné domy s regulací vytápění a ovládáním světel a žaluzií z jednoho místa
• kanceláře s fancoily a časovým programem provozních režimů
• zimní zahrady se zobrazením počasí, CO2 a vlhkosti vzduchu
• správa vytápění více okruhů s hlídáním oken pro správce budovy
• hotelové pokoje se skrytou stránkou regulátoru

Důležité před nákupem

• Displej posílá telegramy KNX. Ventily, světla a žaluzie ovládají aktory KNX, pro fancoil například aktor FCA 1 KNX.
• Údaje o počasí displej přijímá ze sběrnice, například z meteostanice KNX. Předpověď počasí zobrazí jen ve spojení s přijímačem Meteodata 139 EFR.
• Časový program je jen týdenní s krokem 15 minut, kanál 1 je vždy vyhrazen provozním režimům regulátoru. Pro roční program, svátky nebo astrofunkci doplňte roční spínací hodiny TR 648 top3 RC KNX.
• Ze sběrnice odebírá nejvýše 15 mA, bez síťového napájení méně než 25 mA, napětí sběrnice 21 až 32 V DC.
• Záloha hodin je 1,5 roku z baterie CR2032.
• Změna typu regulace, hystereze nebo volby vytápění a chlazení v ETS při nahrání přepíše žádané hodnoty nastavené na displeji.
• Krytí IP 20 a třída ochrany II podle EN 60730-1, displej patří do uzavřených suchých místností. Provozní teplota je 0 až +45 °C.
• Prodloužení komfortu není možné, když režim řídí čidla přítomnosti.
• Montáž smí provádět jen elektrikář, před montáží odpojte napětí.

Časté dotazy

Kolik regulátorů teploty displej obsahuje?
Jeden pro místnost, kde je namontovaný. Další místnosti může řídit jen nepřímo, když jim spínací kanály posílají žádané teploty nebo provozní režimy.

Co když měří teplotu na nevhodném místě?
Měřenou hodnotu lze opravit kalibrací v krocích po 0,1 K, nebo regulovat podle teploty z jiného čidla na sběrnici.

Ztratí se vlastní časový program, když v ETS zvolím pevný program?
Ne, vlastní program se jen skryje a lze ho kdykoli znovu aktivovat.

Proč displej ukazuje datum 00.00.00?
Po resetu bez záložní baterie čeká na telegram času a data. Zdroj času je vhodné nastavit tak, aby čas a datum posílal denně ve 0:02.

Displej je po nahrávání prázdný, co dělat?
Nahrávání se nedokončilo. Odpojte napětí sběrnice, podržte současně tlačítka Menu a OK, sběrnici znovu připojte, tlačítka pusťte a aplikaci nahrajte znovu.

Lze měnit jas a zvuk tlačítek?
Ano, v nastavení zapnete nebo vypnete zvuk tlačítek, podsvícení po stisku a nastavíte maximální jas displeje.
