THEBEN 8559201 KNX-OT-Box S Rozhraní KNX a OpenTherm pro zdroj tepla

Řídíte vytápění po místnostech přes KNX a chcete, aby kotel topil jen tolik, kolik místnosti právě potřebují? KNX-OT-Box S propojí sběrnici KNX se zdrojem tepla, který komunikuje protokolem OpenTherm. Pracuje jako řídicí jednotka OpenTherm, vypočítá žádanou teplotu topné vody podle potřeby jednotlivých zón, venkovní teploty nebo obojího a posílá ji kotli. Zpátky na sběrnici vrací teplotu topné vody, stav hořáku, chybové kódy a další hlášení. Navíc řídí ohřev teplé vody, umí program vysoušení potěru a ochranu proti legionele. Montuje se do rozváděče na DIN lištu.

Je to pro mě?

Ano, pokud:

• máte kotel nebo jiný zdroj tepla s rozhraním OpenTherm a v domě regulaci po místnostech na KNX
• chcete, aby se teplota topné vody řídila podle skutečné potřeby místností, ne jen podle venkovní teploty
• potřebujete z KNX ovládat i ohřev teplé vody, včetně ochrany proti legionele
• chcete mít stav hořáku, poruchy a teploty kotle ve vizualizaci KNX
• připravujete novostavbu s podlahovým topením a potřebujete program vysoušení potěru

Ne, zvolte jiný model, pokud:

• chcete do KNX zapojit klimatizaci split, pak zvolte AC IR1 KNX
• řídíte fancoily s ventily a stupni ventilátoru, pak zvolte FCA 2 KNX
• potřebujete jen regulátor teploty v místnosti bez řízení kotle, pak zvolte RAMSES 718 S KNX

Hlavní vlastnosti

• rozhraní mezi sběrnicí KNX a zdrojem tepla s protokolem OpenTherm V4.0 se SmartPower
• obousměrná výměna dat, žádaná hodnota do kotle a hlášení z kotle na sběrnici
• žádaná teplota topné vody podle potřeby zón, podle venkovní teploty nebo kombinovaně
• parametry pro dva topné okruhy, v každém až 10 zón s nastavitelnou váhou
• řízení ohřevu teplé vody s využitím solárního ohřevu a ochranou proti legionele
• vysoušení potěru podle DIN EN 1264-4 aktivní z výroby
• odnímatelný sběrnicový modul KNX
• na DIN lištu, šířka 4 moduly, napájení ze sběrnice KNX s odběrem nejvýše 10 mA

Co produkt umí

Při řízení podle potřeby přijímá přístroj od regulátorů v místnostech akční veličiny a z nejvyšší z nich vypočítá žádanou teplotu topné vody. Každé zóně přiřadíte váhu od 0,1 do 1,0, takže méně důležitá místnost ovlivní teplotu vody méně. Křivku určují dva parametry v kelvinech vůči výchozí žádané hodnotě, největší zvýšení teploty topné vody při potřebě tepla a největší snížení, když žádná místnost teplo nepotřebuje, každé nejvýše 40 K. Změna probíhá po krocích 2 K. Krátkodobé požadavky odfiltrujete zpožděním převzetí nové hodnoty. Druhou možností je ekvitermní řízení jen podle venkovní teploty a třetí kombinace obou způsobů.

Provozní režimy komfort, pohotovost, noc a ochrana proti mrazu přepínáte objektem provozního režimu. Pro pohotovost a noc nastavíte snížení teploty vody po 5 K ve stejném rozsahu, pro ochranu proti mrazu vlastní teplotu topné vody. Nejvyšší teplotu vody omezíte parametrem. Na letní provoz přepnete objektem, nebo automaticky, když venkovní teplota překročí 18, 20, 22 nebo 24 °C.

Venkovní teplotu dostane přístroj po sběrnici, například z meteostanice, nebo ji čte ze zdroje tepla. Když hodnota ze sběrnice nepřichází v nastaveném intervalu nebo je zjevně chybná, ohlásí chybu a počítá s náhradní hodnotou, aby kotel dál pracoval v definovaném stavu.

Pro teplou vodu nastavíte žádané teploty pro každý provozní režim, nucený ohřev a horní mez. Při solárním ohřevu může přijímat informaci o aktuálním i očekávaném slunečním svitu a teplotu vody pak drží níž. Ochrana proti legionele ohřívá vodu pravidelně na 70 až 90 °C. Přednostně se spouští v době komfortního provozu, kdy se voda dohřívá o nejmenší rozdíl teplot, a když to nejde, proběhne nejpozději po nastaveném počtu dní bez ohledu na provozní režim.

Program vysoušení potěru trvá 18 dní. Teplotu vody postupně zvyšuje z 25 na 55 °C, nejvýše však na nastavenou maximální teplotu, drží ji a pak snižuje. Je aktivní z výroby a spustí se po uvedení do provozu, LED 1 přitom bliká.

Ovládání a komunikace

Na sběrnici přístroj posílá aktuální a žádanou teplotu topné vody, stav hořáku, stav vytápění a teplé vody, obecnou poruchu, chybový kód OpenTherm a hlášení o potřebě servisu. S kotlem OpenTherm přidává míru modulace, s Theben OT-Box počet hodin a startů hořáku. Hodnoty se posílají při změně o nastavenou hodnotu nebo cyklicky. Aplikační program má 71 komunikačních objektů a 102 skupinových adres a nastavuje se v ETS.

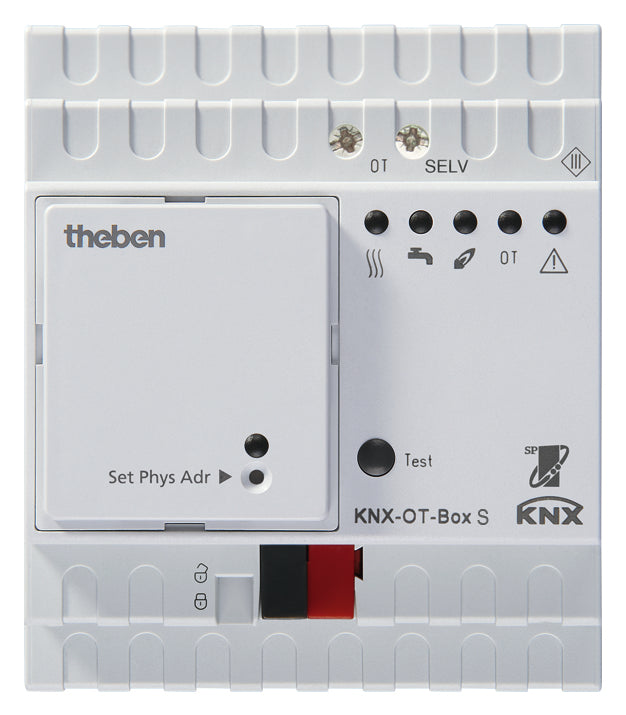

Na čele je pět LED pro vytápění, teplou vodu, hořák, komunikaci OpenTherm a poruchu. LED ukazují vždy skutečný stav zdroje tepla, ne stav objektů KNX, proto se mohou rozsvítit s mírným zpožděním po povelu. Testovací tlačítko zkratuje sběrnici OpenTherm, což kotel obvykle spustí, a ověříte tak správné připojení.

Instalace a použití

Přístroj se montuje na DIN lištu v uzavřeném suchém prostoru a připojuje se svorkou sběrnice KNX a dvouvodičovou sběrnicí OpenTherm ke kotli. Svorky přijmou plný vodič 0,5 až 4 mm² nebo lanko s dutinkou 0,5 až 2,5 mm². Sběrnice OpenTherm pracuje s bezpečným malým napětím nejvýše 18 V.

Program vysoušení potěru se spustí hned po nahrání aplikace. Dokud není topný systém připravený, můžete ho přerušit vytažením sběrnicového modulu KNX. Pokud napětí sběrnice vypadne během prvních 12 hodin prvního dne, program se z bezpečnostních důvodů spustí znovu od začátku. V ETS ho také můžete vypnout nebo znovu zapnout.

Kde najde využití

• rodinné domy s plynovým kotlem OpenTherm a regulací po místnostech na KNX
• novostavby s podlahovým topením, kde je potřeba vysušit potěr před pokládkou krytiny
• kanceláře, veřejné budovy a hotely s centrálním zdrojem tepla a řízením místností přes KNX
• starší kotle bez rozhraní OpenTherm v kombinaci s Theben OT-Box ze sady RAMSES 856 top2 OT

Důležité před nákupem

• Kotel musí mít rozhraní OpenTherm. Kotel bez něj lze podle výrobce řídit v kombinaci s Theben OT-Box 9070712, která je součástí sady RAMSES 856 top2 OT 8569132.
• Na sběrnici OpenTherm pracuje přístroj jako master, tedy řídicí jednotka kotle. Jak naložit s dosavadním termostatem OpenTherm, ověřte v dokumentaci kotle.
• Přístroj sám teplotu v místnostech nereguluje. Potřebujete regulátory teploty v místnostech, které mu posílají akční veličiny, a aktory topení pro ventily, například HM 6 T KNX.
• Program vysoušení potěru je aktivní z výroby a po prvním nahrání aplikace hned začne topit. Pokud ho nechcete, vypněte ho v ETS, nebo do připravenosti topného systému vytáhněte sběrnicový modul.
• Pokud venkovní teplotu nedodává zdroj tepla, potřebujete ji na sběrnici, například z meteostanice KNX.
• Míru modulace hlásí jen kotel OpenTherm, počet hodin a startů hořáku jen Theben OT-Box. Rozsah dalších hlášení závisí na tom, co kotel přes OpenTherm poskytuje.
• Při vyšších teplotách teplé vody může být podle systému nutná ochrana proti opaření. Řešte ji s instalatérem.
• Přístroj patří do uzavřeného suchého prostoru, provozní teplota je 0 až 45 °C a krytí IP 20.
• Ověření, zda je potěr připravený k pokládce, musí provést podlahář, program vysoušení ho nenahrazuje.

Časté dotazy

Jak poznám, že komunikace s kotlem funguje?
Při správné komunikaci OpenTherm bliká LED sběrnice jednou za sekundu krátce zhruba na půl sekundy, při chybě jen velmi krátce. Po 90 s chybné komunikace zůstane trvale svítit a přístroj ohlásí chybu 19.

Co když přestane chodit venkovní teplota?
Přístroj přepne na normální topný provoz a použije náhradní hodnotu, kterou nastavíte v rozsahu -20 až +20 °C.

Jaké jsou výchozí teploty teplé vody?
Pro komfort 60 °C, pro pohotovost 45 °C, pro noc 30 °C a pro ochranu proti mrazu 10 °C. Všechny hodnoty můžete v ETS změnit.

Jak se hlásí poruchy kotle?
Obecnou poruchu jedním bitem a podrobný chybový kód jedním bajtem. S Theben OT-Box přicházejí i kódy pro jednotlivá čidla, například venkovní, kotlové nebo čidlo teplé vody.
