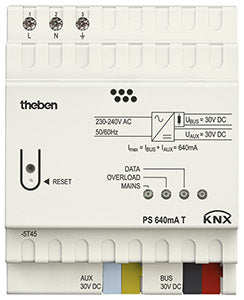

THEBEN 9070958 PS 640 mA T KNX Napájecí zdroj KNX 640 mA s tlumivkou

Plánujete linii KNX s větším počtem aktorů, tlačítek a čidel, třeba ve větším domě nebo v patře kancelářské budovy? PS 640 mA T KNX je napájecí zdroj sběrnice KNX pro jednu linii i s větším počtem přístrojů. Tlumivka je přímo v přístroji, takže k linii nic dalšího nepotřebujete. Zdroj má také výstup pomocného napětí, tříbarevnou LED pro stav výstupu a provoz telegramů a tlačítko pro reset sběrnice.

Je to pro mě?

Ano, pokud:

• na jedné linii máte hodně přístrojů a menší zdroje by nestačily
• chcete mít v rozpočtu odběru linie dostatečnou rezervu na rozšíření
• potřebujete zdroj s integrovanou tlumivkou na DIN lištu
• v rozvaděči napájíte i přístroj na pomocné napětí, například IP rozhraní
• chcete stav linie poznat podle LED přímo v rozvaděči
• potřebujete linii občas restartovat bez vypínání jističe

Ne, zvolte jiný model, pokud:

• linie je menší a odběr přístrojů nízký, pak stačí PS 320 mA T KNX
• linie je plně obsazená a ani tento proud nestačí, pak zvolte PS 1280 mA T KNX

Hlavní vlastnosti

• jmenovitý proud KNX 640 mA pro jednu linii
• integrovaná tlumivka
• pomocné napětí 30 V DC na samostatném výstupu
• trvale zkratuvzdorný výstup s ochranou proti přetížení
• LED pro provoz, přetížení a telegramy
• tlačítko reset sběrnice
• šířka 4 moduly

Co produkt umí

Zdroj vytváří a hlídá bezpečné malé napětí SELV pro sběrnici KNX. Integrovaná tlumivka odděluje linii od napájecí části. Výstup snese přetížení i trvalý zkrat, proud do zkratu omezí nejvýše na 1,4 A.

Při jmenovitém proudu zdroj odebírá ze sítě 23 W a ztrátový výkon je 3,5 W. Výpadek sítě přemostí po dobu nejméně 130 ms.

Ovládání a komunikace

Na čele je signalizace LED a tlačítko reset. LED svítí zeleně, když zdroj pracuje správně, a červeně při přetížení nebo zkratu na výstupu. Krátkým modrým bliknutím ukazuje každý telegram KNX, což oceníte hlavně při uvádění do provozu a hledání chyb. Po krátkém stisku tlačítka reset zůstane sběrnice zkratovaná alespoň 20 sekund. Přístroje na linii tím ztratí napětí a znovu naběhnou, aniž byste museli sahat na síťový přívod.

Instalace a použití

Zdroj montuje elektrikář do rozvaděče nebo malé skříňky na lištu TH 35 podle EN 60715, vždy při vypnutém síťovém napětí. Síť se připojuje na svorky L a N, linie KNX sběrnicovou svorkou a pomocné napětí má vlastní svorky. Zdroj je určený jen do interiéru, má krytí IP 20 a třídu ochrany II podle EN 60730-1.

Po zapnutí zkontrolujte, že LED svítí zeleně, a pak linii uveďte do provozu v ETS.

Kde najde využití

• větší rodinné domy a vily s jednou rozsáhlou linií KNX
• kancelářské patro s aktory osvětlení, žaluzií a vytápění
• hotely, školy a provozovny s mnoha přístroji na linii
• rozvaděče, kde má zdroj zároveň napájet IP rozhraní z pomocného výstupu

Důležité před nákupem

• Před výběrem sečtěte odběr ze sběrnice všech přístrojů na linii. Každý přístroj ho uvádí v technických údajích, typicky v mA.
• Počítejte s rezervou. Linie se v praxi rozšiřuje a výměna zdroje později znamená odstávku.
• Zdroj napájí právě jednu linii. Další linie potřebují vlastní zdroje s tlumivkou.
• Pomocné napětí je vyvedené na vlastní svorky odděleně od sběrnicové svorky a je určené pro přístroje, které ho výslovně potřebují.
• Reset tlačítkem vyřadí celou linii nejméně na 20 sekund. Za provozu ho používejte jen záměrně.
• Montáž a připojení na síť smí provést jen elektrikář. Síťový přívod 230 až 240 V AC se připojuje na svorky L a N, frekvence sítě 50 až 60 Hz.
• Zdroj patří do suchého vnitřního rozvaděče, krytí neumožňuje vlhko ani venkovní použití.
• Při plném zatížení vzniká v rozvaděči ztrátové teplo, s čímž počítejte zvlášť v uzavřené skříňce s dalšími zdroji tepla.
• Zdroj je určen pro stupeň znečištění 2 a jmenovité impulzní napětí 4 kV, tedy pro běžné prostředí rozvaděče.

Časté dotazy

Poznám ze zdroje, že na linii probíhá komunikace?
Ano, LED při každém telegramu krátce blikne modře.

Co znamená červené světlo LED?
Na výstupu je přetížení nebo zkrat. Zkontrolujte vedení sběrnice a součet odběrů přístrojů.

Mohu z pomocného výstupu napájet IPsecure rozhraní?
Napěťově ano. IPsecure Interface KNX a IPsecure Router KNX přijímají napájení 12 až 30 V DC, pomocné napětí zdroje do tohoto rozsahu spadá. Příručka IPsecure Interface KNX upozorňuje, že při napájení z výstupu zdroje bez tlumivky se o odběr rozhraní sníží počet přístrojů KNX, které na zdroj připojíte. Pokud je napájíte přes PoE ze switche, pomocné napětí nepotřebují.

Při jaké teplotě v rozvaděči zdroj pracuje?
Okolní teplota smí být -5 až 45 °C. V plném rozvaděči s dalšími zdroji tepla to ověřte.

Kolik zdroj spotřebuje naprázdno?
V pohotovosti, tedy prakticky bez odběru na linii, nejvýše 0,8 W.

Vydrží zdroj krátký výpadek sítě?
Ano, velmi krátké výpadky přemostí a linie poběží dál.

PS 640 mA T KNX nebo PS 1280 mA T KNX?

Menší z obou zdrojů zvolte pro většinu větších linií v domech a kancelářích. Silnější zvolte, pokud součet odběrů přesáhne jmenovitý proud menšího nebo chcete maximální rezervu.
