THEBEN 9070770 IPsecure Router KNX Router, rozhraní a liniová spojka IP a KNX, KNX IP Secure

Potřebujete propojit několik linií KNX přes počítačovou síť, připojit vizualizaci a zároveň programovat instalaci z ETS po síti? IPsecure Router KNX je router, rozhraní a liniová spojka mezi sběrnicí KNX TP a sítí Ethernet podle standardu KNXnet/IP. Podporuje KNX IP Secure, takže komunikace po síťové páteři, tunely i samotné uvedení do provozu mohou být šifrované. Na DIN liště zabere dva moduly a napájí se ze stejnosměrného zdroje nebo přes PoE.

Je to pro mě?

Ano, pokud:

• chcete použít síť LAN jako rychlou páteř mezi liniemi nebo oblastmi KNX
• potřebujete liniovou nebo oblastní spojku s filtrováním telegramů
• chcete programovat přístroje KNX z ETS po síti
• připojujete vizualizaci nebo aplikaci, která komunikuje přes tunel
• v projektu požadujete zabezpečení KNX IP Secure
• v rozváděči máte síťový switch s PoE nebo zdroj stejnosměrného napětí

Ne, zvolte jiný model, pokud:

• potřebujete jen přístup ze sítě do jedné linie pro ETS a vizualizaci, bez routování, pak zvolte IPsecure Interface KNX
• programujete instalaci jen lokálně z notebooku, pak stačí USB KNX
• chcete propojit sběrnici KNX s rádiovými přístroji KNX RF, pak zvolte TP-RF KNX

Hlavní vlastnosti

• router, rozhraní a liniová spojka mezi IP a KNX
• podpora KNX IP Secure pro páteř, tunely i uvedení do provozu
• pět tunelů pro ETS, vizualizace a aplikace
• úplná filtrační tabulka pro hlavní skupiny 0 až 31
• použití jako liniová nebo oblastní spojka
• hlášení výpadku napětí sběrnice do sítě
• Unicast až pro 10 routerů v sítích bez multicastu
• napájení ze zdroje 12 až 30 V DC nebo přes PoE, IEEE 802.3af třída 1
• Ethernet RJ45 10/100 Mbit/s s funkcí AutoSensing

Co produkt umí

Router balí telegramy KNX do paketů UDP a posílá je do sítě na standardní multicastovou adresu 224.0.23.12, port 3671. Ostatní routery se stejnou adresou je přijmou a do své linie pustí jen ty, které tam patří. Síť IP tak funguje jako páteř, která je mnohonásobně rychlejší než linie KNX TP. Router může pracovat jako oblastní spojka s adresou 1.0.0 až 15.0.0 nebo jako liniová spojka. Podporuje IGMP snooping ve verzi 3.

Filtrování se nastavuje zvlášť pro směr z KNX do sítě a ze sítě do KNX. Skupinové telegramy hlavních skupin 0 až 13 a 14 až 31 lze filtrovat podle tabulky, kterou ETS spočítá sama, propouštět nebo blokovat. Telegramy s fyzickou adresou lze jen filtrovat nebo blokovat, broadcasty jen propouštět nebo blokovat. Při chybě přenosu umí router telegram až třikrát zopakovat.

Pět tunelovacích serverů dostane vlastní fyzické adresy z linie pod routerem. Tunely podporují monitor sběrnice i skupinový monitor a od ETS 5 také tunelování přes TCP. Pokud síť multicast neumožňuje, lze až 10 routerů spojit pomocí Unicast. Tato varianta ale nefunguje v zabezpečeném režimu KNX Secure.

Ovládání a komunikace

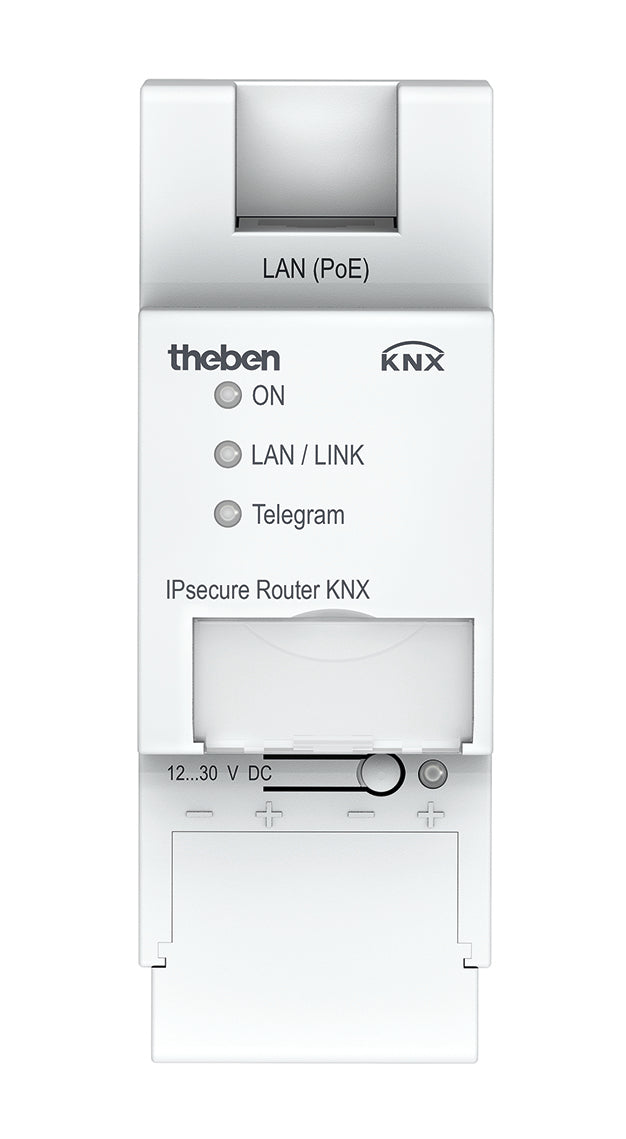

Na čele jsou tři LED a programovací tlačítko s červenou LED. Zelená LED ON ukazuje připravenost, po zapnutí nejprve svítí, asi po 40 sekundách bliká a po dokončení startu svítí trvale. Žlutá LED LAN/LINK hlásí připojení k síti a bliká při provozu. Druhá žlutá LED ukazuje připojení k lince KNX a bliká při telegramech. Router nemá komunikační objekty, celé nastavení probíhá v ETS. Pro hledání routerů v síti, nastavení Unicast a aktualizaci firmwaru slouží bezplatný nástroj Theben IP-Tool, v zabezpečeném režimu se firmware aktualizuje aplikací ETS.

Instalace a použití

Router se montuje na lištu 35 mm podle EN 60715 v libovolné poloze. Sběrnici připojíte dodanou svorkou KNX, napájení zásuvnou svorkou a síť konektorem RJ45. Napájet ho můžete z doplňkového výstupu pomocného napětí napájecího zdroje KNX, například PS 640 mA T KNX, nebo přes PoE ze switche.

Z výroby má router fyzickou adresu 15.15.0, všechny tunely adresu 15.15.100 a IP adresu získá přes DHCP, případně si přidělí adresu AutoIP. Z výroby navíc telegramy propouští, aby se instalace snáz oživovala. Po prvním nahrání z ETS se použije nastavení z projektu.

Kde najde využití

• větší instalace KNX s více liniemi nebo oblastmi propojenými přes LAN
• budovy, kde je strukturovaná kabeláž, ale chybí kabel KNX mezi rozváděči
• připojení vizualizace, serveru nebo aplikace k celé instalaci
• vzdálená správa a programování instalace přes síť
• projekty, které vyžadují zabezpečení KNX IP Secure

Důležité před nákupem

• Router potřebuje vlastní napájení 12 až 30 V DC nebo PoE. Napětí 230 V ho může zničit.
• Ze sběrnice KNX odebírá méně než 10 mA, z pomocného napájení nejvýše 120 mA při 12 V.
• Pro uvedení do provozu potřebujete ETS 5 v aktuální verzi. V zabezpečeném režimu je nutný instalační klíč FDSK ze štítku na boku přístroje.
• Po importu přístroje KNX Secure vyžaduje ETS heslo projektu. Bez něj se k projektu nedostanete, proto ho bezpečně uschovejte.
• Bez FDSK nelze router po resetu znovu provozovat v zabezpečeném režimu. Štítek je na přístroji dvakrát, jeden díl patří k projektu.
• Všechna IP zařízení KNX, která mají spolu komunikovat, musí používat stejnou multicastovou adresu. Na síťových prvcích může být nutné ji povolit.
• Pro IGMP snooping musí síťová infrastruktura používat stejnou verzi IGMP jako router, tedy verzi 3, jinak mechanismus nefunguje.
• Síť je rychlejší než linie KNX. Při velkém provozu se mohou telegramy v linii TP ztrácet, propouštění bez filtru používejte jen při oživování.
• Při aktualizaci firmwaru musí být připojená síť i sběrnice KNX a nesmí dojít k výpadku napájení.
• Pro Unicast nastavte routeru pevnou IP adresu nebo rezervaci v DHCP serveru.

Časté dotazy

Kolik tunelovacích spojení router nabízí?
Router má pět tunelovacích serverů, každý s vlastní fyzickou adresou. Využít je může ETS nebo jiný klient, například vizualizace.

Mohu router použít jen jako rozhraní pro ETS?
Ano. Tunelovací servery slouží i jako programovací rozhraní pro ETS, klient se přes ně připojí k linii pod routerem.

Funguje s jinými routery KNXnet/IP?
Ano, komunikuje podle standardu KNXnet/IP. V zabezpečeném režimu musí ostatní zařízení podporovat KNXnet/IP Security.

Jak router vrátím do továrního nastavení?
Odpojte svorku KNX, stiskněte a držte programovací tlačítko a svorku znovu nasaďte. Programovací LED začne blikat, tlačítko držte ještě nejméně 5 sekund a pak pusťte. Router se restartuje s výchozím nastavením.

Pozná vizualizace výpadek sběrnice?
Ano. Při výpadku i obnovení napětí sběrnice pošle router do sítě zprávu, kterou vizualizace může vyhodnotit.

Kolik místa router v rozváděči potřebuje?
Zabere dva moduly na liště. Rozměry jsou 90 x 36 x 64 mm, montážní hloubka 68 mm a hmotnost 0,1 kg.

IPsecure Router KNX nebo IPsecure Interface KNX?

IPsecure Router KNX zvolte, pokud chcete síť použít jako páteř mezi liniemi a filtrovat telegramy. IPsecure Interface KNX zvolte, pokud vám stačí přístup do jedné linie pro ETS a vizualizace.
