THEBEN 9070771 IPsecure Interface KNX Rozhraní IP a KNX, KNX IP Secure

Chcete se k instalaci KNX připojit z ETS přes počítačovou síť a zároveň do ní pustit vizualizaci nebo aplikaci? IPsecure Interface KNX propojí sběrnici KNX s ethernetovou sítí LAN. Nabízí 5 tunelovacích serverů, takže se k instalaci může současně připojit ETS i další klienti. Podporuje KNX IP Secure, tunelová spojení jsou tedy šifrovaná a samotné uvedení do provozu je zabezpečené. Napájí se stejnosměrným napětím nebo přes PoE a v rozváděči zabere 2 moduly na DIN liště.

Je to pro mě?

Ano, pokud:

• chcete instalaci KNX programovat v ETS přes síť LAN, ne kabelem u rozváděče
• potřebujete pro vizualizaci nebo aplikaci přístup ke sběrnici souběžně s ETS
• chcete šifrovaná spojení podle KNX IP Secure
• máte v rozváděči switch s PoE a chcete rozhraní napájet síťovým kabelem
• plánujete vzdálený servis přes VPN vašeho síťového routeru

Ne, zvolte jiný model, pokud:

• potřebujete propojit více linií KNX přes síť IP a filtrovat mezi nimi telegramy, pak zvolte IPsecure Router KNX
• stačí vám programovat na místě z notebooku kabelem, pak zvolte USB KNX

Hlavní vlastnosti

• rozhraní mezi sběrnicí KNX TP a sítí Ethernet podle KNXnet/IP
• 5 tunelovacích serverů pro ETS, vizualizace a aplikace
• KNX IP Secure, šifrované tunely a zabezpečené uvedení do provozu
• napájení 12 až 30 V DC nebo PoE podle IEEE 802.3af třídy 1
• síťový port RJ45 10/100 Mbit/s s automatickou volbou rychlosti
• aktualizace firmwaru aplikací v ETS nebo nástrojem Theben IP-Tool
• na DIN lištu, šířka 2 moduly

Co produkt umí

Rozhraní přenáší telegramy KNX do sítě a zpět. Klient, třeba ETS nebo vizualizace, se k němu připojí tunelovým spojením a pracuje se sběrnicí, jako by byl připojený přímo k lince. Každý z pěti tunelovacích serverů má vlastní fyzickou adresu a zvládá provoz monitoru sběrnice i monitoru skupin. Od ETS 5 je k dispozici i tunelování verze 2 po TCP, starší způsob po UDP má vlastní zabezpečení přenosu a ztracené telegramy opakuje.

V režimu KNX Secure jsou tunely šifrované a klient se k nim připojí jen s heslem, které vygeneruje ETS zvlášť pro každý tunel. Hesla i klíče lze z ETS exportovat, když je potřebuje vizualizace. Do sítě se rozhraní hlásí jménem, které zadáte v ETS, například s místem montáže. Při vyhledávání ho tak snadno poznáte. IP adresu dostává z DHCP, bez serveru DHCP si přidělí adresu AutoIP, nebo jí nastavíte pevnou adresu s maskou a výchozí bránou.

Nástroj Theben IP-Tool najde rozhraní v síti a ve standardním režimu jím aktualizujete firmware. V režimu KNX Secure se firmware aktualizuje aplikací Theben Update App pro ETS, která je zdarma v obchodě KNX.

Ovládání a komunikace

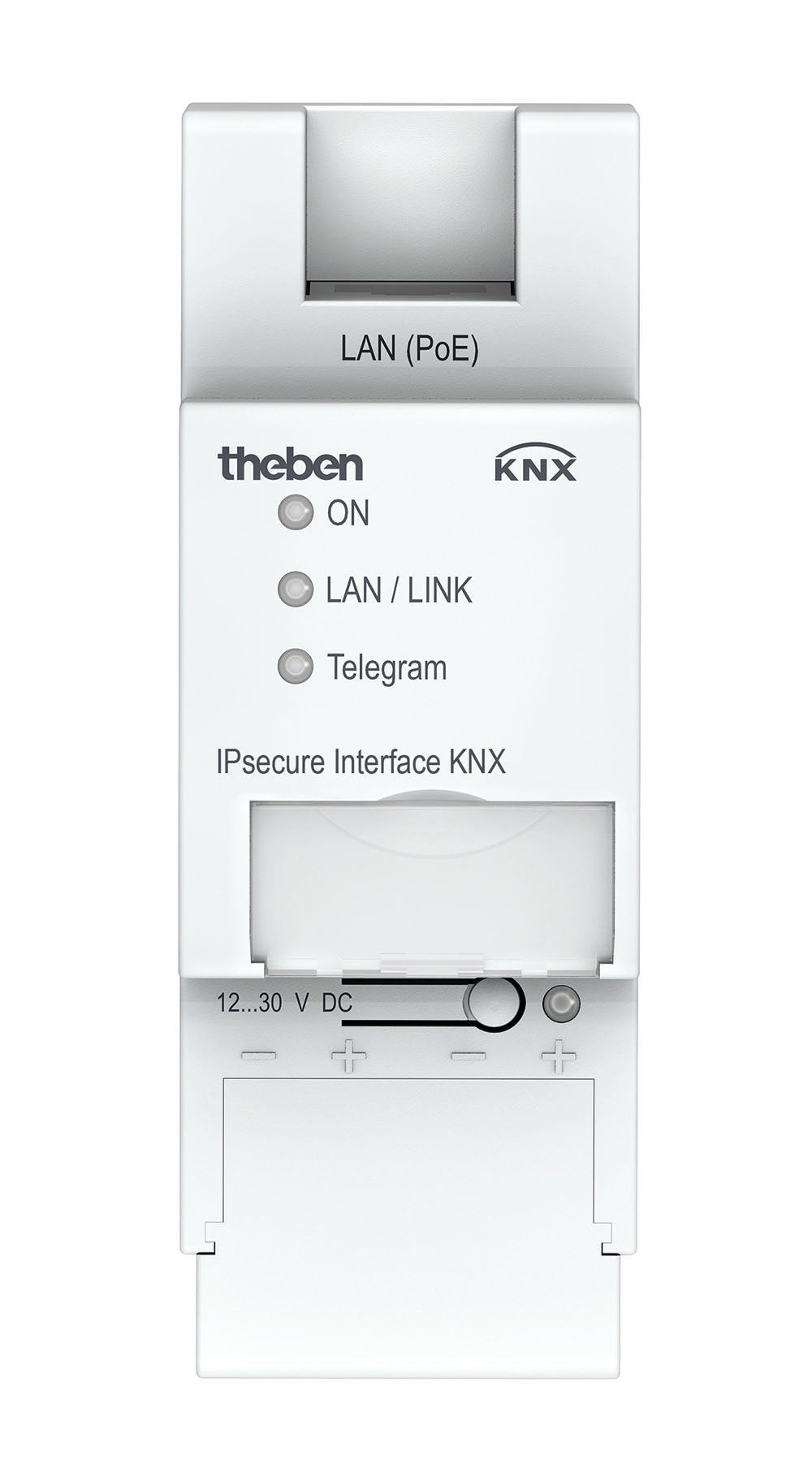

Na čele jsou tři LED. Zelená ON ukazuje připravenost, po zapnutí asi 40 s svítí, potom bliká, dokud start neskončí, a pak svítí trvale. Žlutá LAN/Link svítí při připojení k síti a bliká při síťovém provozu, žlutá Telegram svítí po připojení ke sběrnici a bliká při provozu na lince. Červená programovací LED a tlačítko slouží k přidělení fyzické adresy.

Rozhraní nemá žádné komunikační objekty KNX. Název, IP adresu a tunely nastavujete v okně vlastností v ETS 5 verze 5.7.4 nebo novější. Údaje z ETS rozhraní převezme zhruba 30 až 60 s po nahrání, restartuje se a otevřená tunelová spojení ukončí.

Instalace a použití

Rozhraní montujete v libovolné poloze na nosnou lištu 35 mm v rozváděči. Ke sběrnici se připojuje dodanou sběrnicovou svorkou, napájení přivedete na zásuvnou svorku a síť konektorem RJ45. Při napájení přes PoE stačí síťový kabel ze switche, a když jsou připojené oba zdroje, použije se PoE. Napájet ho lze i z výstupu napájecího zdroje KNX Theben, který nevede přes tlumivku, například z výstupu pomocného napětí 30 V DC zdroje PS 640 mA T KNX.

Z výroby má rozhraní fyzickou adresu 15.15.255 a tunely adresu 15.15.100. ETS po vložení do linie rezervuje pro tunely prvních pět volných adres této linie, a protože musí odpovídat topologii, můžete je ručně změnit. Pro první nahrání v režimu KNX Secure potřebujete instalační klíč FDSK ze štítku na boku rozhraní, nejlépe ho do ETS načtete čtečkou QR kódu. Štítek je na rozhraní dvakrát, jeden si můžete uschovat u projektu.

Kde najde využití

• programování instalací KNX v ETS přes síť bez kabelu k rozváděči
• připojení vizualizace nebo serveru pro chytrou domácnost ke sběrnici KNX
• vzdálený servis instalace přes VPN síťového routeru
• projekty se zabezpečenou komunikací KNX Secure
• rozváděče se switchem PoE, kde odpadá samostatný zdroj pro rozhraní

Důležité před nákupem

• Rozhraní potřebuje kromě sběrnice vlastní napájení nebo PoE. Bez něj nepracuje a napětí mimo povolený rozsah ho může zničit.
• Když rozhraní napájíte z pomocného výstupu napájecího zdroje KNX Theben, sníží se počet přístrojů KNX, které můžete k tomuto zdroji připojit.
• Rozhraní není určené pro přímé připojení k veřejnému internetu. Na routeru neotevírejte porty, vzdálený přístup řešte přes VPN nebo zabezpečenou vizualizaci.
• Pro automatizaci budovy doporučujeme oddělenou síť LAN nebo WLAN s vlastním hardwarem. Při zahlcení sítě provozem zvenku je rozhraní nedostupné, proto nastavte omezení datového toku na úrovni sítě.
• K programování potřebujete ETS 5 verze 5.7.4 nebo novější.
• Instalační klíč FDSK a heslo projektu pečlivě uschovejte. Bez FDSK rozhraní po resetu na výrobní nastavení v režimu KNX Secure znovu neuvedete do provozu a bez hesla projekt neotevře nikdo.
• Při aktualizaci firmwaru musí být připojená síť i sběrnice KNX a nesmí vypadnout napájení, jinak se rozhraní může zničit.
• Rozhraní nepodporuje zamknutí klíčem BCU v ETS. V režimu KNX Secure ho však lze programovat jen s původním projektem.
• Patří jen do uzavřeného rozváděče, krytí je IP 20, provozní teplota -5 až +45 °C a vlhkost nejvýše 95 % bez kondenzace.

Časté dotazy

Kolik klientů se může připojit současně?
Pět, každý přes vlastní tunelovací server. Zaparkovaný tunel dostane adresu 15.15.255. Když volbu parkování zapnete u všech tunelů, dostanou tuto adresu všechny a k dispozici zůstane jen jeden.

Jak rozhraní vrátím do výrobního nastavení přímo na místě?
Odpojte sběrnici, stiskněte a držte programovací tlačítko a nasaďte sběrnicovou svorku. Programovací LED začne blikat, tlačítko držte nejméně 5 s a pusťte. Rozhraní se restartuje s výrobním nastavením.

Jaký odběr má z napájení?
Nejvýše 120 mA při 12 V a ztrátový výkon nejvýše 1,8 W. Ze sběrnice odebírá méně než 10 mA.

Jak rozhraní hlídat z vizualizace?
Pokud má vizualizace s rozhraním otevřené tunelové spojení, hlídejte právě toto spojení. Samostatný hlídací modul má sledovat adresu rozhraní, ne některý z tunelů.

Co se stane s IP adresou po výpadku serveru DHCP?
Adresu z DHCP si rozhraní ponechá do vypršení zapůjčení. Pokud ho server neprodlouží, přidělí si adresu AutoIP a dál cyklicky hledá server DHCP.

Jak velké rozhraní je?
Měří 90 x 36 x 64 mm, montážní hloubka je 68 mm a váží 0,1 kg.

IPsecure Interface KNX nebo IPsecure Router KNX?

IPsecure Interface KNX zvolte, pokud potřebujete přístup k jedné linii ze sítě pro ETS a vizualizace. IPsecure Router KNX zvolte, pokud navíc chcete síť IP použít jako páteř mezi liniemi a filtrovat telegramy.
