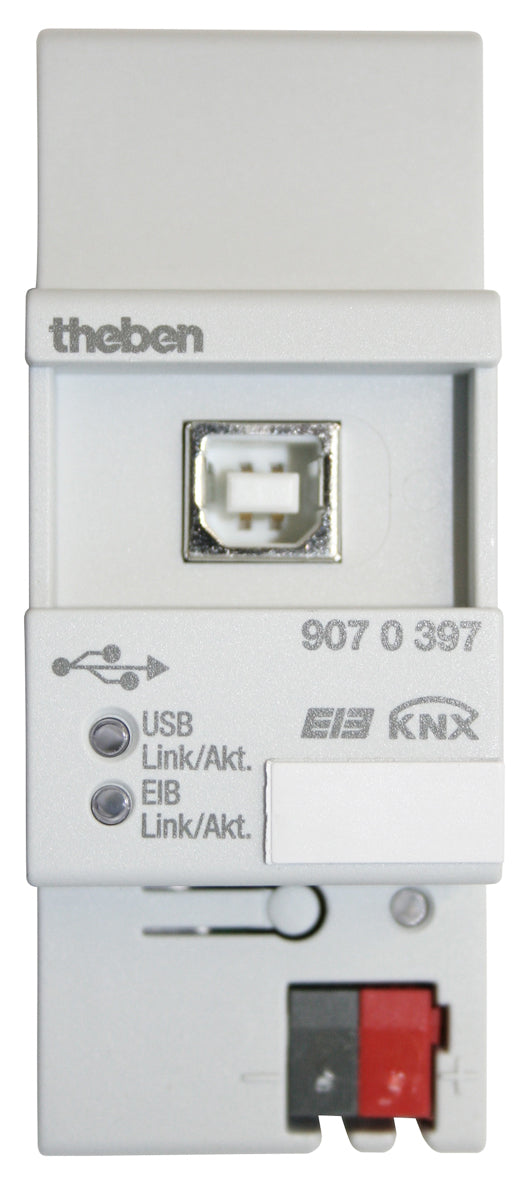

THEBEN 9070397 USB KNX Rozhraní USB pro programování KNX, na DIN lištu

Potřebujete z notebooku s ETS nahrát fyzické adresy a aplikační programy do přístrojů KNX? USB KNX je rozhraní na DIN lištu, které propojí počítač se sběrnicí KNX kabelem USB. Zůstává trvale v rozváděči, takže se k instalaci připojíte kdykoli při uvádění do provozu, servisu nebo pozdějších úpravách. Podporuje komunikaci KNX Data Secure a s ETS 5 a novějším zrychluje nahrávání aplikací díky dlouhým rámcům.

Je to pro mě?

Ano, pokud:

• programujete instalaci KNX z notebooku přímo u rozváděče
• chcete mít v rozváděči trvale připravený přístupový bod pro ETS
• chcete rychlejší nahrávání aplikací v ETS 5 nebo novějším
• máte v rozváděči volné místo o šířce 2 moduly

Ne, zvolte jiný model, pokud:

• se chcete k instalaci připojovat přes počítačovou síť LAN, například pro vizualizaci nebo aplikaci, pak zvolte IPsecure Interface KNX
• potřebujete navíc propojovat linie KNX přes síť IP jako liniová spojka, pak zvolte IPsecure Router KNX

Hlavní vlastnosti

• rozhraní mezi počítačem s ETS a sběrnicí KNX přes konektor USB
• podpora komunikace KNX Data Secure
• rychlé nahrávání aplikací díky dlouhým rámcům od ETS 5
• pracuje s ETS 3 a novějším
• LED KNX a LED USB pro stav spojení a provoz telegramů
• montáž na DIN lištu, šířka 2 moduly

Co produkt umí

Rozhraní zajišťuje komunikaci mezi ETS v počítači a instalací KNX, kterou programujete. Přes něj přidělujete fyzické adresy, nahráváte aplikační programy a parametry do přístrojů. Od ETS 5 podporuje dlouhé rámce, takže se rozsáhlejší aplikace nahrávají rychleji než standardními krátkými telegramy.

Rozhraní zvládá i komunikaci KNX Data Secure. Můžete jím tedy uvádět do provozu a programovat přístroje, u kterých je zabezpečení v projektu zapnuté. Stav spojení vidíte přímo na rozhraní, dvě LED ukazují zvlášť připravenost sběrnice KNX a spojení s počítačem a blikáním hlásí, že probíhá komunikace.

Instalace a použití

Rozhraní je určené do uzavřených rozváděčů na nosnou lištu 35 mm podle EN 60715. Ke sběrnici se připojuje dodanou sběrnicovou svorkou, počítač kabelem USB do konektoru na čele. Při uvádění do provozu připojte nejdříve sběrnici KNX a teprve potom USB. Ze sběrnice odebírá nejvýše 10 mA, strana USB pracuje s napětím 5 V.

Rozhraní má vlastní fyzickou adresu. Po stisku programovacího tlačítka se rozsvítí červená programovací LED a ETS mu adresu přidělí stejně jako kterémukoli jinému účastníku sběrnice.

Kde najde využití

• uvádění nových instalací KNX do provozu z notebooku u rozváděče
• servis a pozdější úpravy, kdy se technik připojí bez zásahu do zapojení
• projekty se zabezpečenými přístroji KNX Data Secure
• rodinné domy a menší budovy, kde stačí místní přístup k instalaci

Důležité před nákupem

• Rozhraní slouží jen ke spojení počítače s instalací. Samo žádné přístroje neovládá a bez připojeného počítače nic nedělá.
• Spojení vyžaduje kabel USB přímo u rozváděče. Pro připojení přes síť nebo na dálku se nehodí.
• Napájí se ze sběrnice, linka proto musí mít napájecí zdroj KNX. LED KNX se rozsvítí žlutě, až když je rozhraní připojené ke sběrnici a připravené k provozu.
• Rozhraní pracuje od ETS 3, dlouhé rámce pro rychlejší nahrávání ale podporuje až od ETS 5.
• Rozhraní smí pracovat jen v uzavřeném krytu, například v rozváděči.
• Provozní teplota je -5 až +45 °C, krytí IP 20, rozhraní chraňte před vlhkostí a nečistotou.

Časté dotazy

Co znamenají LED na rozhraní?
LED KNX svítí žlutě, jakmile je rozhraní připojené ke sběrnici a připravené, a bliká při provozu telegramů na sběrnici. LED USB svítí žlutě, když jsou připojené obě strany, a bliká při komunikaci mezi počítačem a KNX.

Proč nesvítí LED USB, když je kabel zapojený?
LED USB se rozsvítí, až když je rozhraní připravené na obou stranách, tedy i na straně sběrnice. Zkontrolujte napětí sběrnice a pořadí připojení.

Potřebuje rozhraní pomocné napětí?
Ne. Stranu KNX napájí sběrnice a stranu USB připojený počítač napětím 5 V.

Jaký má rozhraní příkon?
V pohotovostním stavu 0,54 W.

Mohu rozhraní nechat v rozváděči natrvalo?
Ano. Je konstruované pro montáž na DIN lištu v rozváděči a přístup k instalaci tak máte k dispozici kdykoli.

Musím rozhraní před použitím adresovat?
Jako účastník sběrnice má vlastní fyzickou adresu, kterou mu přidělíte v ETS po stisku programovacího tlačítka.

USB KNX nebo IPsecure Interface KNX?

USB KNX zvolte, pokud instalaci programujete na místě z notebooku a stačí vám přímé spojení kabelem. IPsecure Interface KNX zvolte, pokud se chcete připojovat přes síť a potřebujete více souběžných spojení, například pro vizualizaci.
