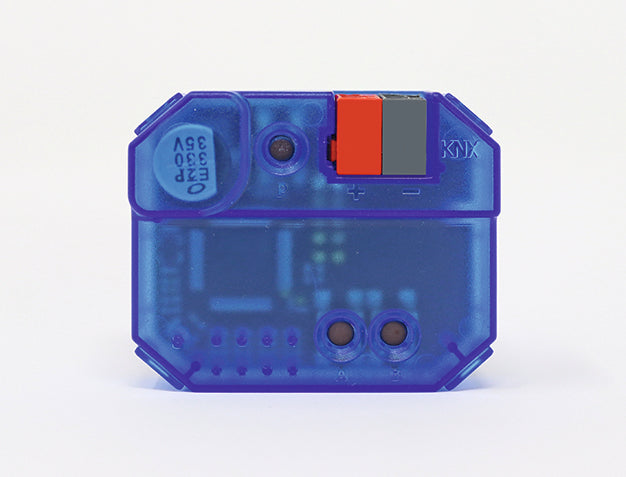

THEBEN 9070868 TP-RF KNX Mediální spojka KNX RF a TP pod omítku

Potřebujete do drátové instalace KNX doplnit rádiové přístroje tam, kam už sběrnicový kabel nedotáhnete? TP-RF KNX je mediální spojka pod omítku, která propojí rádiovou linii KNX RF se sběrnicí KNX TP. Telegramy předává oběma směry, filtruje je podle tabulky vytvořené v ETS a jako opakovač prodlouží dosah rádia. Podporuje KNX Data Secure a s ETS 6 i funkce Security Proxy a segmentová spojka. Napájí se ze sběrnice a vejde se do běžné instalační krabice.

Je to pro mě?

Ano, pokud:

• chcete drátovou instalaci KNX rozšířit o rádiové přístroje KNX RF, například SU 1 S RF KNX
• dovybavujete hotovou stavbu, kde nový sběrnicový kabel nepřichází v úvahu
• chcete rádiovou linii oddělit od drátové a pouštět do ní jen potřebné telegramy
• potřebujete šifrovanou komunikaci KNX Data Secure i na rádiu
• máte v místě montáže krabici pod omítku s přívodem sběrnice KNX

Ne, zvolte jiný model, pokud:

• chcete instalaci KNX propojit s počítačovou sítí LAN pro ETS nebo vizualizaci, pak zvolte IPsecure Interface KNX
• potřebujete propojit drátové linie KNX přes síť IP, pak zvolte IPsecure Router KNX

Hlavní vlastnosti

• mediální spojka mezi rádiovou linií KNX RF a sběrnicí KNX TP
• dosah uvnitř budovy nejvýše 30 m a funkce opakovače
• KNX Data Secure s šifrováním AES-128
• Security Proxy a segmentová spojka od ETS 6
• filtrační tabulka 8 kB pro hlavní skupiny 0 až 31
• podpora dlouhých rámců pro KNX Secure a rychlejší nahrávání
• napájení ze sběrnice, odběr méně než 10 mA
• montáž do krabice pod omítku, rozměry 48 x 40 x 18 mm

Co produkt umí

Spojka předává telegramy mezi jednosměrnými i obousměrnými rádiovými přístroji a drátovými komponentami KNX TP. S fyzickou adresou ve tvaru x.y.0 pracuje jako liniová nebo oblastní spojka a je prvním přístrojem podřízené rádiové linie. Od ETS 6 a verze přístroje V1.1 ji můžete zapojit také jako segmentovou spojku do stávající drátové linie, pak má adresu x.y.1 až x.y.255.

Filtrační tabulku vytvoří ETS automaticky a podporuje i rozšířený rozsah skupinových adres. Pro každý směr zvlášť nastavíte, zda se skupinové a fyzicky adresované telegramy blokují, filtrují, nebo předávají všechny, a zvlášť povolíte broadcast a systémový broadcast. Filtrování pomáhá snížit zatížení rádiové linie. Telegramy předané z rádia na drát může spojka při chybě zopakovat až třikrát.

Funkce opakovače vysílá přijaté telegramy znovu, aby se zvětšil dosah rádiové sítě. Security Proxy převádí šifrovanou skupinovou komunikaci na jedné straně na nešifrovanou na druhé a zpět. Můžete tak na rádiu komunikovat šifrovaně a na drátové lince ponechat běžnou nešifrovanou komunikaci. Dlouhé rámce spojka podporuje kvůli KNX Secure a zároveň díky nim rychleji nahrajete rozsáhlé aplikace do rádiových přístrojů.

Ovládání a komunikace

Na čele jsou dvě tlačítka a LED. Tlačítky v ručním režimu vypnete pro testování filtry pro skupinové telegramy, nebo pro fyzicky adresované telegramy a broadcast, zvlášť pro stranu TP a stranu RF. LED ukazují, která předávání jsou vypnutá, a hlásí provozní stavy a chyby komunikace na sběrnici. Dlouhým stiskem ruční režim ukončíte. V ETS lze ruční ovládání zcela zablokovat, nebo ho povolit s časovým omezením 1, 10 či 30 minut, případně bez omezení.

Pro spojku jsou k dispozici různé aplikační programy podle verze přístroje a použité ETS, správný si vyberete podle tabulky v online katalogu ETS. Spojka je kompatibilní s ETS 5, Security Proxy a segmentovou spojku ale nabízí jen databáze pro ETS 6.

Instalace a použití

Spojka se montuje do běžné krabice pod omítku podle DIN 49073. Místo volte tak, aby rádiové přístroje, se kterými má komunikovat, byly v jejím dosahu, a v blízkosti nemějte stínicí předměty ani zdroje rušení, například počítače. Sběrnicovou svorku připojte ke sběrnicovému kabelu se správnou polaritou a nasaďte ji na spojku.

Při uvádění do provozu se zabezpečením vyžádá ETS instalační klíč FDSK, který je vytištěný na štítku přístroje. Zadáte ho z klávesnice, nebo ho načtete čtečkou kódu či kamerou notebooku. ETS pak vytvoří vlastní klíče a FDSK už pro další komunikaci nepoužívá. Spojku můžete uvést do provozu i bez zabezpečení, když v jejích vlastnostech v ETS vypnete bezpečné uvedení do provozu.

Kde najde využití

• rekonstrukce, kde se k drátové instalaci KNX doplní rádiové aktory a tlačítka
• rozšíření hotové instalace do místností bez sběrnicového kabelu
• kanceláře, veřejné budovy a hotely s kombinovanou drátovou a rádiovou instalací KNX
• projekty, kde má být rádiová komunikace šifrovaná a drátová zůstat beze změny

Důležité před nákupem

• V místě montáže musí být sběrnice KNX TP. Spojka se z ní napájí a bez ní nepracuje.
• Dosah rádia v budově je omezený a stínicí předměty i rušiče ho zkracují. Umístění plánujte podle polohy rádiových přístrojů.
• Security Proxy a segmentovou spojku získáte jen s ETS 6 a verzí přístroje V1.1. S ETS 5 spojka pracuje jako liniová nebo oblastní spojka.
• Pro zabezpečení KNX Data Secure potřebujete ETS 5 ve verzi 5.5 nebo novější.
• Používejte filtrování. Nastavení předávat vše je určené jen pro testy, jinak zbytečně zatěžuje rádiovou linii.
• Klíč FDSK ze štítku uschovejte. Budete ho potřebovat po resetu do výrobního stavu, kdy se smažou všechna bezpečnostní data.
• Spojka patří do uzavřených suchých prostor, krytí je IP 20 a provozní teplota -5 až +45 °C.
• Ruční režim tlačítky vypíná filtry. Pokud nechcete, aby na spojce kdokoli měnil chování, ruční ovládání v ETS zablokujte nebo časově omezte.
• Spojka slouží jako převodník mezi rádiem a drátovou sběrnicí, k instalaci se připojuje jen sběrnicovou svorkou.

Časté dotazy

Na jaké frekvenci spojka vysílá?
V pásmu ISM 868,3 MHz s modulací FSK a vysílacím výkonem 6 dBm.

Mohu šifrovat jen rádio a drát nechat bez šifrování?
Ano, k tomu slouží Security Proxy. Šifrovanou skupinovou komunikaci na rádiu převede na nešifrovanou na drátové lince a opačně.

Jakou fyzickou adresu má spojka dostat?
Jako liniová nebo oblastní spojka adresu ve tvaru x.y.0. Jako segmentová spojka v drátové linii adresu x.y.1 až x.y.255.

Musím spojku provozovat se zabezpečením?
Nemusíte. Bez KNX Data Secure se chová jako ostatní přístroje KNX bez zabezpečení.

Mohu do filtrační tabulky přidat adresu ručně?
Ano. U příslušné skupinové adresy v ETS zapnete volbu předávat bez filtrování a adresa se do tabulky doplní.

Jak poznám chybu komunikace?
Hlásí ji LED na čele spojky, které ukazují i provozní stavy.
