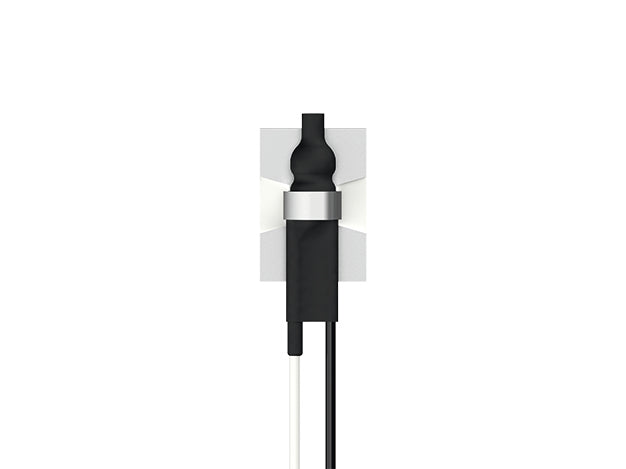

THEBEN 9070496 Temperatursensor UP Teplotní čidlo pod omítku pro přístroje KNX

Potřebujete, aby přístroj KNX měřil teplotu jinde, než kde sám sedí, třeba na stěně místnosti místo u přístroje v rozváděči? Temperatursensor UP je malé teplotní čidlo pro montáž pod omítku. Vejde se do spínačové nebo rozbočovací krabice a připojuje se na vstup kompatibilního přístroje KNX, který naměřenou teplotu dál zpracuje nebo pošle na sběrnici.

Je to pro mě?

Ano, pokud:

• máte aktor nebo tlačítkové rozhraní Theben KNX se vstupem pro teplotní čidlo
• chcete měřit teplotu místnosti na místě, kde to dává smysl, ne u přístroje
• potřebujete čidlo schovat do krabice pod omítku
• regulátor ve vytápěcím aktoru má brát skutečnou teplotu z místnosti

Ne, zvolte jiný model, pokud:

• chcete čidlo pro montáž na omítku s krytím IP65, pak zvolte externí čidlo RAMSES IP65, které Theben uvádí mezi podporovanými čidly HU 1 KNX a TA 4.1 KNX
• potřebujete měřit teplotu podlahy, pak zvolte čidlo pro uložení do podlahy s krytím IP 65, které podporují tytéž přístroje
• hledáte samostatné čidlo se sběrnicí KNX, toto čidlo samo na sběrnici nekomunikuje

Hlavní vlastnosti

• teplotní čidlo pro montáž pod omítku
• kompaktní tvar pro spínačovou nebo rozbočovací krabici
• příslušenství k přístrojům Theben KNX se vstupem pro teplotní čidlo

Co produkt umí

Čidlo samo nic nevyhodnocuje. Měří teplotu v místě montáže a hodnotu předává přístroji, ke kterému je připojené. Ten ji podle nastavení v ETS použije jako skutečnou teplotu pro regulátor nebo ji pošle na sběrnici. U vytápěcích aktorů HU 1 KNX a EU 1 KNX se čidlo připojuje na vstup I2. Přímo do integrovaného regulátoru teploty jde hodnota tehdy, když v ETS nastavíte kanál jako regulátor teploty a zvolíte použití čidla na I2 pro regulátor. Jinak zůstává I2 samostatným vstupem. Pro teplotní vstup aktoru lze v ETS nastavit i korekci měření v krocích 0,1 K a posílání při změně nebo cyklicky.

Instalace a použití

Čidlo vložte do krabice pod omítku v místě, kde chcete teplotu měřit, a vodiče přiveďte ke vstupu přístroje KNX. U přístroje pak v ETS nastavte vstup jako teplotní a zvolte typ čidla, pokud to aplikace nabízí. Například TA 4.1 KNX nabízí v parametru typu čidla přímo Temperatursensor UP.

Kde najde využití

• vytápěcí aktory HU 1 KNX, EU 1 KNX a jejich rádiové varianty
• spínací, žaluziové a stmívací aktory SU 1, JU 1 a DU 1 se vstupem I2
• tlačítková rozhraní TA 4.1 KNX a TU 4 S RF KNX
• ventilový pohon CHEOPS S KNX s binárními vstupy

Důležité před nákupem

• Čidlo nefunguje samostatně. Potřebujete přístroj KNX se vstupem pro teplotní čidlo, třeba z řady HU 1 nebo TA 4.1.
• U řady SU 1, JU 1, DU 1, HU 1 a EU 1 funguje teplotní vstup jen na vstupu I2.
• Pro AMUN 716 S KNX a RAMSES 718 KNX toto čidlo nekupujte. Jejich návody uvádějí jako externí čidla jen Fernfühler 1 9070191, RAMSES IP65 9070459 a podlahové čidlo 9070321, Temperatursensor UP mezi nimi není.
• Délku vedení ke vstupu ověřte u konkrétního přístroje. U TA 4.1 KNX je to nejvýše 30 m.
• Pokud čidlo měří o kousek jinak než skutečná teplota v místnosti, upravte korekci v ETS u připojeného přístroje.

Časté dotazy

Mohu čidlo připojit ke čidlu přítomnosti nebo k libovolnému binárnímu vstupu?
Jen k přístroji, který má vstup určený pro teplotní čidlo a podporuje ho v aplikaci ETS.

Vejde se čidlo do spínačové krabice?
Ano, je navržené kompaktně pro spínačové a rozbočovací krabice. Zda se do stejné krabice vejde i přístroj vypínače, podklady neuvádějí.

Kolik čidel připojím k jednomu přístroji?
Záleží na přístroji. HU 1 KNX přijme jedno na vstup I2, TA 4.1 KNX má dva teplotní vstupy.
