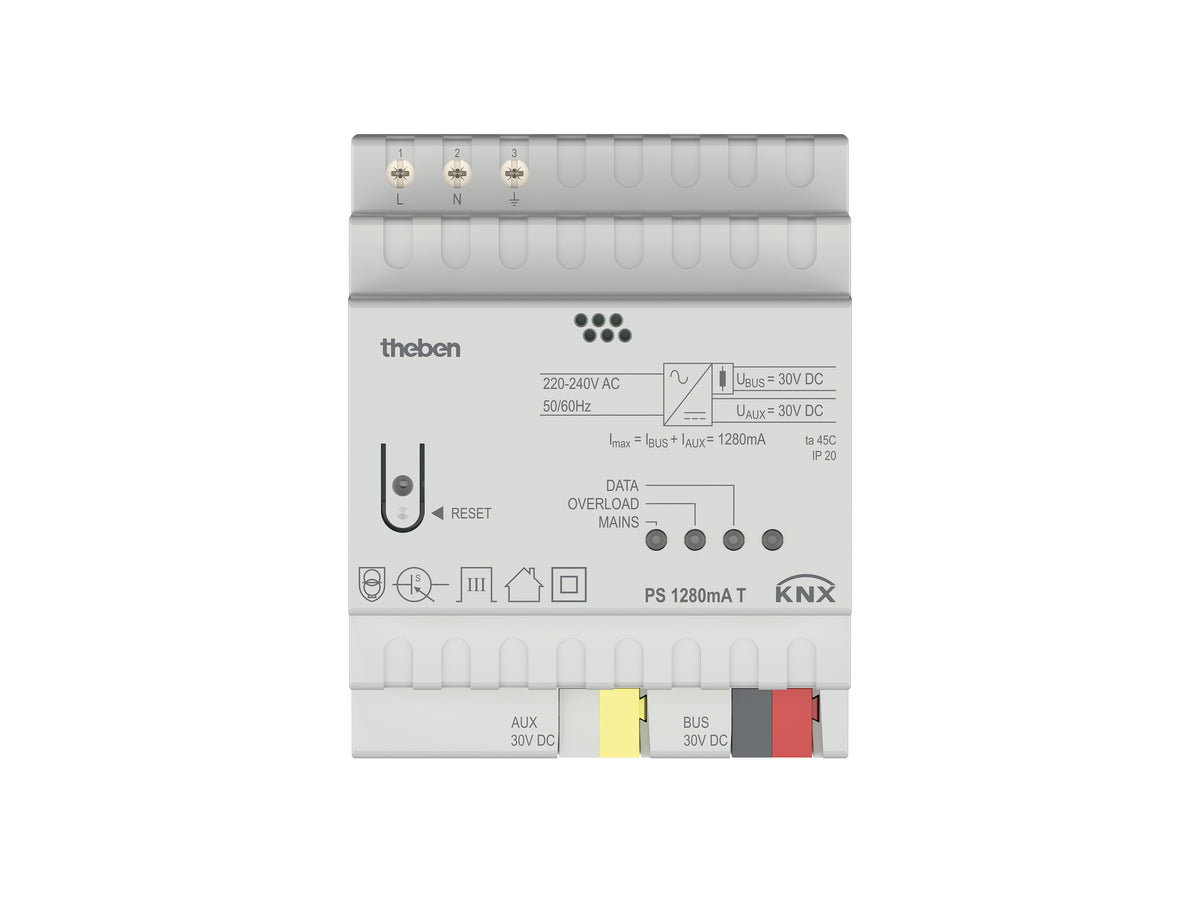

THEBEN 9070959 PS 1280 mA T KNX Napájecí zdroj KNX 1280 mA s tlumivkou

Máte linii KNX, na které je opravdu hodně přístrojů, nebo chcete mít jistotu, že napájení nebude omezovat ani budoucí rozšíření? PS 1280 mA T KNX je nejsilnější z řady napájecích zdrojů Theben PS T. Napájí jednu linii KNX, má integrovanou tlumivku, samostatný výstup pomocného napětí a barevnou LED, která ukazuje stav výstupu i provoz telegramů. Sběrnici můžete resetovat tlačítkem přímo na zdroji.

Je to pro mě?

Ano, pokud:

• na linii plánujete velký počet přístrojů s vysokým součtem odběrů
• odběr linie převyšuje to, co zvládnou menší zdroje řady
• chcete zdroj, jehož kapacita vystačí i pro pozdější doplnění přístrojů
• potřebujete v rozvaděči i pomocné napětí pro další přístroj
• chcete tlumivku a zdroj v jednom pouzdře na DIN lištu
• chcete přetížení nebo zkrat poznat na první pohled podle LED

Ne, zvolte jiný model, pokud:

• součet odběrů je výrazně nižší, pak stačí PS 640 mA T KNX
• napájíte malou linii s několika přístroji, pak zvolte PS 320 mA T KNX nebo PS 160 mA T KNX
• potřebujete napájet víc linií, každá linie potřebuje vlastní zdroj

Hlavní vlastnosti

• jmenovitý proud KNX 1280 mA, nejvyšší v řadě PS T
• integrovaná tlumivka, výstup pro jednu linii
• pomocné napětí 30 V DC na samostatných svorkách
• výstup odolný proti přetížení a trvalému zkratu
• LED zelená, červená a modrá
• tlačítko reset sběrnice
• síťové napájení 220 až 240 V AC
• 4 moduly na DIN lištu, třída ochrany II

Co produkt umí

Zdroj ze sítě vytváří bezpečné malé napětí SELV pro sběrnici KNX a průběžně ho hlídá. Integrovaná tlumivka odděluje linii od napájecí části, další tlumivku tak nepotřebujete. Výstup se chrání proti přetížení i zkratu, trvalý zkrat vydrží a proud do zkratu je omezený nejvýše na 3 A.

Při jmenovitém proudu zdroj odebírá ze sítě 42 W. V pohotovosti bez zátěže je to nejvýše 0,8 W. Výpadek sítě zdroj přemostí po dobu nejméně 130 ms.

Ovládání a komunikace

Obsluha je jednoduchá. Zelená LED znamená správný provoz, červená přetížení nebo zkrat na výstupu. Každý telegram na sběrnici LED potvrdí krátkým modrým bliknutím, takže při oživování velké linie hned vidíte, zda přístroje komunikují. Krátký stisk tlačítka reset zkratuje sběrnici nejméně na 20 sekund, přístroje na linii přijdou o napětí a potom znovu naběhnou.

Instalace a použití

Zdroj instaluje elektrikář při vypnutém síťovém napětí, a to do rozvaděče nebo malé skříňky na lištu TH 35 podle EN 60715. Síť připojte na svorky L a N, linii KNX přes sběrnicovou svorku a pomocné napětí z vlastních svorek. Zdroj je určen pouze do vnitřních prostor s krytím IP 20.

Po zapnutí sítě má svítit zelená LED. Potom můžete linii uvést do provozu v ETS.

Kde najde využití

• rozsáhlé linie v administrativních budovách
• linie s vysokým součtem odběrů ve větších objektech, například v hotelích nebo školách
• velké rodinné domy s rozsáhlou linií
• rozšiřování stávajících linií o další přístroje bez výměny zdroje

Důležité před nákupem

• Velikost zdroje volte podle součtu odběrů ze sběrnice všech přístrojů na linii, který najdete v jejich technických údajích.
• Pokud je součet výrazně menší, zvažte menší zdroj. Při jmenovitém proudu vytváří tento zdroj v rozvaděči ztrátový výkon 5,0 W.
• V malé uzavřené skříňce počítejte s oteplením, zdroj pracuje při okolní teplotě -5 až 45 °C.
• Zdroj napájí jednu linii. Pro další linie počítejte s dalšími zdroji s tlumivkou.
• Pomocné napětí má vlastní svorky odděleně od sběrnicové svorky a slouží k napájení přístrojů, které ho vyžadují.
• Reset vyřadí celou linii nejméně na 20 sekund. Na velké linii to znamená výpadek mnoha funkcí současně, proto ho plánujte mimo provozní dobu.
• Montáž a připojení na síť patří výhradně elektrikáři, před montáží i demontáží musí být síť vypnutá.
• Krytí neumožňuje montáž do vlhka ani ven, zdroj patří do suchého a čistého rozvaděče.
• Zdroj je určen pro stupeň znečištění 2 a jmenovité impulzní napětí 4 kV.

Časté dotazy

Podle čeho při oživování velké linie poznám provoz?
Modré bliknutí LED doprovází každý telegram KNX, který po linii projde.

LED svítí červeně, co teď?
Zdroj hlásí přetížení nebo zkrat na výstupu. Zkontrolujte vedení a odpojujte postupně části linie, dokud LED nezezelená.

Mohu z pomocného výstupu napájet IP rozhraní a ubere to kapacitu?
Napěťově ano, IPsecure Interface KNX a IPsecure Router KNX přijímají 12 až 30 V DC. Kapacitu to ale ubere: příručka IPsecure Interface KNX uvádí, že při napájení z výstupu zdroje bez tlumivky se o odběr rozhraní sníží počet přístrojů KNX, které na zdroj připojíte. Odběr rozhraní proto započítejte do součtu odběrů linie. Při napájení přes PoE pomocné napětí nepotřebují.

Mohu zdroj umístit do malé skříňky mimo hlavní rozvaděč?
Ano, je určený do rozvaděčů i do malých skříněk s lištou 35 mm.

Jak se zdroj připojuje k síti?
Svorkami L a N na síť s frekvencí 50 až 60 Hz. Linie KNX se připojuje zvlášť sběrnicovou svorkou.

Co krátký výpadek sítě?
Velmi krátký výpadek zdroj přemostí, delší přeruší napájení linie.

PS 1280 mA T KNX nebo PS 640 mA T KNX?

Silnější zdroj zvolte pro plně obsazenou linii nebo tam, kde chcete maximální rezervu. Menší zvolte, pokud součet odběrů zůstává pod jeho jmenovitým proudem s rozumnou rezervou.
