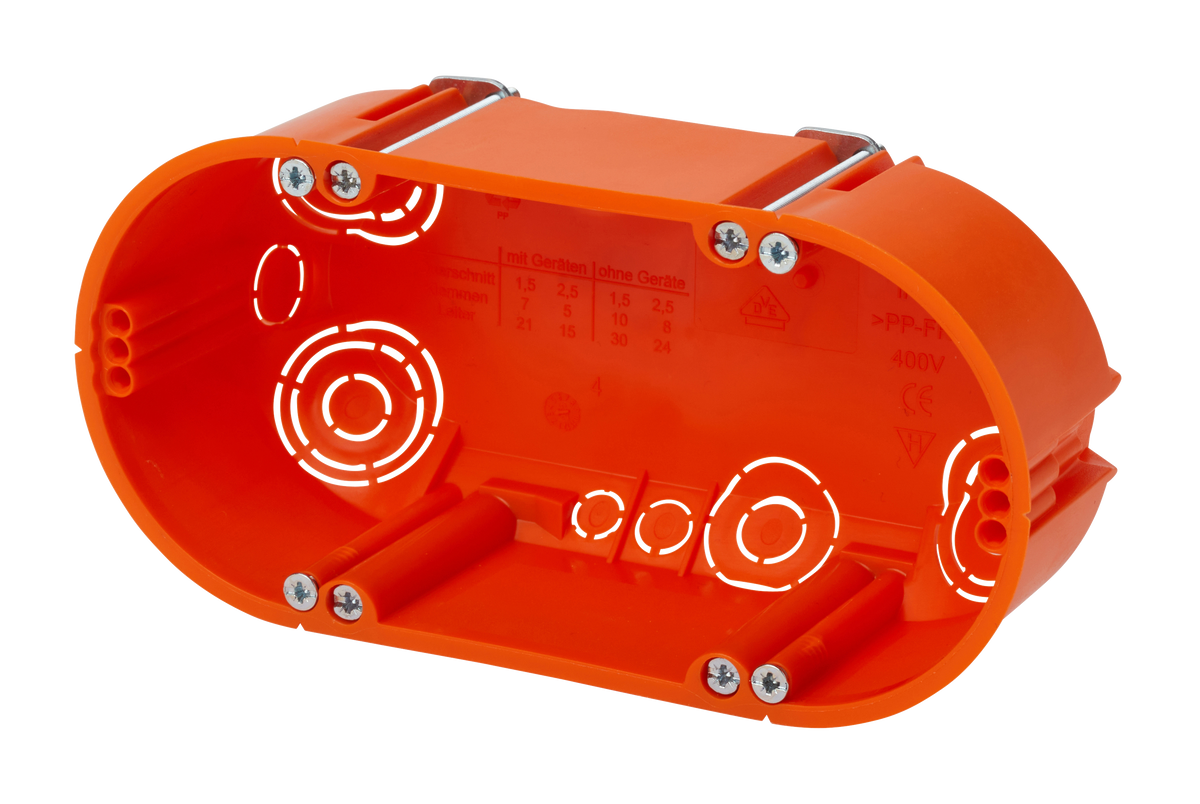

F-TRONIC 7350179 E118 Přístrojová krabice do dutých stěn 2násobná, průměr frézovaného otvoru 2 x 68 mm, hloubka 49 mm, oranžová

Při montáži do sádrokartonu rozhoduje krabice víc, než se zdá. Když je mělká, vodiče se do ní nevejdou a přístroj nedosedne. Když špatně drží, celá zásuvka se po čase začne viklat. E118 je dvojnásobná krabice do dutých stěn pro dvojici frézovaných otvorů 68 mm, hluboká 49 mm.

Je to pro vás?

• Ano, pokud osazujete dvojici přístrojů vedle sebe do sádrokartonu nebo jiné duté stěny.
• Ano, pokud vrtáte otvory běžnou vykružovací korunkou 68 mm.
• Ano, pokud máte desku silnou 5 až 40 mm.
• Ano, pokud do krabice vedete vodiče NYM a chcete je mít zajištěné proti vytažení.
• Ne, pokud zdíte do plné stěny. Výrobce vede tuhle krabici jako typ do dutých stěn.
• Ne, pokud potřebujete jen jeden přístroj. Dvojnásobná krabice si vyžádá dva otvory a víc místa v dutině.
• Ne, pokud potřebujete vzduchotěsné provedení. Tohle je řada Standard, vzduchotěsné krabice vede výrobce zvlášť.

Hlavní vlastnosti

• dvojnásobné provedení do dutých stěn
• frézovaný otvor 2 x 68 mm
• hloubka 49 mm
• pro desky silné 5 až 40 mm
• zadržení vodiče podle DIN 49073
• vylamovací otvory pro vodiče i trubky
• zajištění trubek proti vysunutí
• materiál PP, oranžová
• přístrojový šroub součástí balení

Co produkt umí

Krabice drží přístroj a zároveň chrání spoje. Vodiče se do ní zavádějí vylamovacími otvory, které jsou rozdělené podle toho, kolik žil a jaký průřez vedete. Zadržení vodiče podle DIN 49073 podrží kabel NYM tak, aby se při zasouvání přístroje nevytahoval zpátky. Pro trubky jsou v krabici samostatné otvory v rozměrech M20 a M25 a výrobce k nim uvádí jisté uchycení. Dimenzační napětí je 400 V a maximální průřez připojeného vodiče 2,5 mm².

Instalace a použití

Nejdřív si krabici přiložte na desku a odměřte rozteč obou otvorů. Rozteč je daná tvarem krabice a nedá se měnit, proto ji zjistěte dřív, než pustíte korunku do desky. Otvory mají mít průměr 68 mm. Potom vylomte jen ty otvory v krabici, které použijete, a protáhněte jimi kabel z dutiny. Až s navlečeným kabelem krabici zasuňte do desky a dotáhněte oba boční šrouby, které ji přitisknou zezadu na desku. Kabel zajistěte v zadržení vodiče a teprve nakonec osaďte přístroj, k němuž je v balení přiložený šroub.

Vybavení

• dvojnásobné tělo pro přístroje vedle sebe
• boční upevňovací šrouby
• vylamovací otvory pro kabely podle počtu žil a průřezu
• vylamovací otvory pro trubky M20 a M25
• zadržení vodiče pro kabely NYM
• přístrojový šroub

Vylamovací otvory

Jde o údaje vstupů, jak je uvádí výrobce. Jednotlivé možnosti se na krabici překrývají, není to součet samostatných otvorů.

Kde najde využití

• dvojzásuvka v sádrokartonové příčce
• vypínač a zásuvka vedle sebe
• předstěna v kuchyni
• podkroví a příčky s dutinou
• rekonstrukce, kde se vede nová kabeláž v dutině

Co si ještě připravit

Potřebujete vykružovací korunku 68 mm, šroubovák na dotažení bočních šroubů a v dutině dost místa za deskou. V balení je krabice a přístrojový šroub. Pokud desku ještě obkládáte nebo omítáte, výrobce k téhle krabici nabízí vyrovnávací kroužek PA20HW o hloubce 20 mm. Na nevyužité vylomené otvory má zátky E06 pro M16 a E07 pro M20.

Důležité před nákupem

• Je to krabice do dutých stěn. Výrobce ji vede jako typ HW, do zdiva ani do betonu není určená.
• Deska musí být silná 5 až 40 mm.
• Otvory se vrtají dva a musí mít průměr 68 mm. Rozteč si odměřte podle krabice, nedá se měnit.
• Hloubka krabice je 49 mm. Počítejte s ní při kontrole dutiny, protože profily a izolace místo ubírají.
• Maximální průřez připojeného vodiče je 2,5 mm². Počítejte s tím už při volbě kabelu.
• Dimenzační napětí je 400 V.
• Krytí je IP30, tedy bez ochrany proti vodě. Do zón kolem vany a sprchy, kde se žádá vyšší krytí, není určená.
• Je to provedení řady Standard. Vzduchotěsné ani protipožární vlastnosti výrobce u tohohle typu neuvádí a vede na ně samostatné řady.
• Pokud potřebujete bezhalogenové provedení, výrobce vede typ E118HF pod objednacím číslem 7350180.
• Rozsah teplot okolí je -25 až 40 °C, po dobu 24 hodin nejvýše 35 °C.
• Krabice má schválení VDE a značku CE, je v souladu s RoHS a vyrobená podle norem DIN EN 60670-1 a DIN EN 60670-22.
• Výrobce balí krabice po deseti kusech. Prodejní množství si ověřte v objednávce.

Prostředí a odolnost

Časté dotazy

Jak velký otvor mám vyvrtat?
Dva otvory o průměru 68 mm. Rozteč si odměřte podle krabice ještě před vrtáním.

Kolik místa potřebuju za deskou?
Krabice je 49 mm hluboká. Zkontrolujte dutinu i s profily a izolací.

Do jak silné desky ji dám?
Od 5 do 40 mm. Pokryje to jednoduchý i dvojitý sádrokarton.

Je v balení šroubek na přístroj?
Je. Přístrojový šroub se dodává s krabicí.

Udrží mi kabel, nebo se vytáhne?
Udrží. Krabice má zadržení vodiče podle DIN 49073 určené pro kabely NYM.

Dá se použít v koupelně?
Krytí je IP30. Do zón kolem vany a sprchy, kde se žádá vyšší krytí, není určená. Posuzuje to projektant podle umístění.

Můžu ji dát do zdiva?
Nemůžete. Výrobce ji vede jako krabici do dutých stěn.

Vylomil jsem otvor navíc, co s tím?
Výrobce nabízí zátky E06 pro M16 a E07 pro M20.
