THEBEN 2079001 thePrema P360 KNX UP GR Čidlo přítomnosti na strop, 3 kanály světla, dosah 9 x 9 m

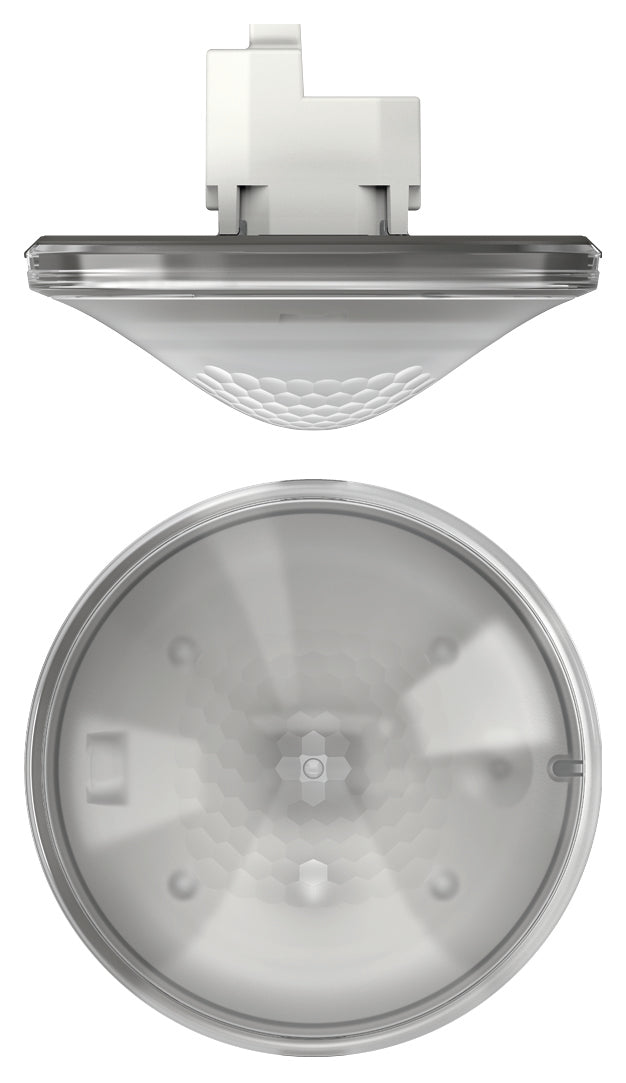

Hledáte šedé stropní čidlo přítomnosti, které rozsvítí, jen když je v místnosti někdo a chybí denní světlo, a po odchodu lidí samo zhasne? thePrema P360 KNX UP GR je stropní čidlo přítomnosti PIR pro sběrnici KNX v šedém provedení. Zachytí i drobné pohyby sedících lidí, třemi směrovými měřeními sleduje denní i umělé světlo a podle toho spíná nebo reguluje až tři skupiny světel. Dva další kanály předávají informaci o přítomnosti vytápění, větrání, klimatizaci nebo žaluziím.

Je to pro mě?

Ano, pokud:

• hodí se vám k interiéru čidlo v šedém provedení místo bílého
• montujete na strop v interiéru, do krabice pod omítku, do podhledu nebo přisazeně se šedým rámečkem AP
• chcete dvě skupiny světel spínat nebo regulovat na konstantní osvětlenost podle vlastního měření jasu a třetí spínat jen podle přítomnosti
• v místnosti s okny potřebujete zvlášť řídit řadu svítidel u okna a řadu uvnitř
• chcete přítomností řídit i vytápění, větrání, klimatizaci nebo stínění

Ne, zvolte jiný model, pokud:

• chcete totéž čidlo v bílé barvě, pak zvolte thePrema P360 KNX UP WH
• jde o menší místnost a stačí vám dvě skupiny světel s jedním měřením jasu, pak zvolte thePrema S360 KNX UP GR
• chcete na stropě měřit i CO2, vlhkost a teplotu, pak zvolte thePrema P360 KNX AP Multi WH
• hlídáte chodbu nebo skladovou uličku, pak zvolte thePassa P360 KNX UP WH s obdélníkovým polem
• potřebujete velké kruhové pole pro chůzi a krytí IP 54, pak zvolte theRonda P360 KNX UP WH, sedící lidi ale zachytí jen v menším kruhu o průměru 6 m
• čidlo musí být na stěně, pak zvolte theMura P180 KNX UP WH

Hlavní vlastnosti

• šedé provedení pro montáž do stropu
• 3 kanály světla, C1 a C2 s vlastním měřením jasu, C3 bez vlivu jasu
• 2 kanály přítomnosti C4 a C5 a kanál C6 pro hlídání místnosti
• čtvercové detekční pole 9 x 9 m pro chůzi napříč při montážní výšce 3 m
• spínání nebo regulace na konstantní osvětlenost s orientačním světlem stand-by
• měření smíšeného světla pro LED, zářivky, kompaktní zářivky, halogenové žárovky a žárovky
• napájení ze sběrnice KNX, vlastní spotřeba asi 9 mA, s rozsvícenou LED 13 mA
• krytí IP 40 v zabudovaném stavu, okolní teplota 0 až 50 °C

Co produkt umí

Prostřední měření jasu sleduje plochu pod čidlem, další dvě míří k oknu a do vnitřku místnosti. Při použití jen kanálu C1 si vyberete jedno z nich nebo jejich průměr. Při použití C1 i C2 dostane C1 pevně měření u okna a C2 měření uvnitř, takže se řada u okna může ztlumit dřív než zadní. Žádanou osvětlenost nastavíte v rozsahu 5 až 3000 lx parametrem, objektem nebo ovladačem, případně ji převezmete z aktuálně naměřeného jasu.

Doba doběhu platí společně pro všechny tři kanály světla a nastavuje se od 30 s do 60 min. Režim ECO ji přizpůsobuje chování lidí a může ji sám prodloužit nejvýše na 30 minut. Nemění se v režimu ECO plus ani při nastavení doběhu do 2 minut nebo od 30 minut. Když někdo do prázdné místnosti jen nahlédne a do 30 sekund odejde, světlo zhasne už po 2 minutách. Funkce stand-by světlo po doběhu nezhasne, ale ztlumí na 1 až 25 % na nastavenou dobu nebo trvale. Je-li v místnosti dost světla, vypne ho úplně.

V plném automatu čidlo světlo samo zapíná i vypíná. V poloautomatu se světlo zapíná tlačítkem nebo ovladačem a vypíná samo, jen pohyb do 10 sekund po uplynutí doběhu ho rozsvítí znovu automaticky.

Kanály přítomnosti C4 a C5 pracují nezávisle na jasu, každý s vlastním zpožděním zapnutí až 30 min a doběhem až 120 min. Posílají spínací povel, hodnotu, procenta, provozní režim vytápění a klimatizace nebo scénu. Kanál C6 má sníženou citlivost a přítomnost ohlásí jen při zřetelném pohybu, sabotážní objekt navíc za provozu cyklicky posílá telegramy, a když přestanou chodit, víte, že čidlo někdo vytáhl nebo se přerušila sběrnice.

Ovládání a komunikace

Do provozu se čidlo uvádí v ETS aplikačním programem thePrema P360 KNX. Vlastní vstupy tlačítek nepotřebuje, tlačítko KNX posílá povel na stejnou skupinovou adresu jako výstup čidla a aktor a čidlo ho zohlední.

Instalačním ovladačem theSenda P změníte na místě vybrané parametry, například žádanou osvětlenost, doběh nebo citlivost v pěti stupních, a bez demontáže zapnete test přítomnosti nebo programovací režim. Uživatelský ovladač theSenda S spíná a stmívá skupiny světel, přes sběrnici ovládá i další spotřebiče a žaluzie a uloží dvě světelné scény.

Ve větších prostorech spojíte více čidel. V zapojení Master/Slave rozšiřují podřízená čidla detekční plochu a jas měří jen hlavní čidlo. V zapojení Master/Master mají čidla společnou detekci, ale každé vlastní měření jasu a vlastní skupinu světel. Spojit lze libovolná čidla přítomnosti KNX od thebenHTS.

Instalace a použití

Čidlo se montuje do krabice pod omítku velikosti 1 o průměru 55 mm, do podhledu pomocí stropní montážní krabice 73A s otvorem 73 mm, nebo přisazeně se šedým rámečkem AP 110A GR či 110B GR. Sběrnice se připojuje nasouvací svorkou WAGO 243. Při montáži dbejte na orientaci strany k oknu a do místnosti.

Doporučená montážní výška je 2,0 až 3,5 m, nejméně však 1,7 m. Při 3 m zachytí sedící osoby v poli 7 x 7 m, při 2,5 m sedící v poli 6 x 6 m a chodící v poli 8 x 8 m. Údaje pro sezení platí pro pohyby ve výšce stolu. Nad doporučenou výškou jsou nutné pohyby chůzí a pole sousedních čidel by se měla na okrajích překrývat, při 10 m pokryje pole 20 x 20 m. Hodnoty platí pro 21 °C, s rostoucí teplotou dosah klesá.

Pro regulaci na konstantní osvětlenost propojte se stmívacím aktorem nebo bránou DALI objekty spínání, stmívání, odeslání hodnoty a zpětného hlášení. Na aktoru se doporučuje doba průběhu stmívání 10 s, plynulé najetí na hodnotu a vypínání bez stmívání.

Kde najde využití

• kanceláře, kde řada u okna a řada uvnitř svítí podle denního světla
• školní třídy s regulací na konstantní osvětlenost a vytápěním podle přítomnosti
• obytné místnosti, kde se světlo rozsvítí jen při skutečném pobytu
• WC, kde kanál přítomnosti se zpožděním zapnutí spustí ventilátor až při delším pobytu
• velké místnosti pokryté několika čidly v zapojení Master/Slave

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá telegramy po sběrnici KNX, světla spíná nebo stmívá aktor KNX nebo brána DALI.
• Regulaci na konstantní osvětlenost umí jen kanály C1 a C2. Kanál C3 světlo pouze spíná podle přítomnosti.
• Šedé rámečky AP 110A GR a 110B GR i stropní montážní krabice 73A jsou příslušenství a objednávají se zvlášť.
• Čidlo patří do interiéru. Krytí IP 40 platí jen v zabudovaném stavu.
• Sedící lidi čidlo zachytí na výrazně menší ploše než chodící, kancelář proto plánujte podle sedících. Pole pro sezení je udáno jen do montážní výšky 3,5 m, nad ní počítejte s chůzí.
• Při regulaci na konstantní osvětlenost má čidlo z umělého světla vidět jen svítidla, která samo reguluje. Světlo jiných čidel, ručně spínané pracovní lampy a stojací lampa přímo pod čidlem měření zkreslí.
• Tepelné zdroje v poli, jako teplovzdušný ventilátor, halogenový reflektor nebo záclona vlající u otevřeného okna, mohou světlo nechat svítit nebo ho nečekaně rozsvítit.
• Čidlo nezkoušejte baterkou, naučí se falešné prahy jasu. Pro zkoušku raději osvětlete plochu pod čidlem nebo pohněte žaluziemi.

Časté dotazy

Proč světlo po zapnutí tlačítkem svítí, i když je v místnosti dost světla?
Ve spínacím režimu zůstane ručně zapnuté světlo za přítomnosti nejméně 30 minut rozsvícené bez ohledu na jas. Potom při dostatku světla zhasne.

Jak ověřím detekční pole po montáži?
Zapněte test přítomnosti ovladačem theSenda P nebo objektem. Kanály světla pak reagují jen na pohyb s doběhem asi 10 s a LED ukazuje zachycený pohyb.

Přepíše nahrání z ETS hodnoty nastavené ovladačem?
Záleží na parametru. Při nahrávání volíte, zda se žádaná osvětlenost, doběh, citlivost a další hodnoty z ovladače přepíší, nebo zůstanou.

Proč LED rychle bliká?
Blikání třikrát za sekundu znamená chybu. Nejčastěji jde o čidlo, do kterého ještě nebyly nahrány platné parametry z ETS.

Lze naměřený jas využít i jinde?
Ano, hodnotu v luxech posílá na sběrnici cyklicky nebo při změně.

Lze automatiku dočasně vypnout?
Ano. Kanály světla i kanály přítomnosti C4 a C5 se dají objektem zablokovat. Čidlo přitom dál vyhodnocuje pohyb a jas a po odblokování pošle aktuální stav.
