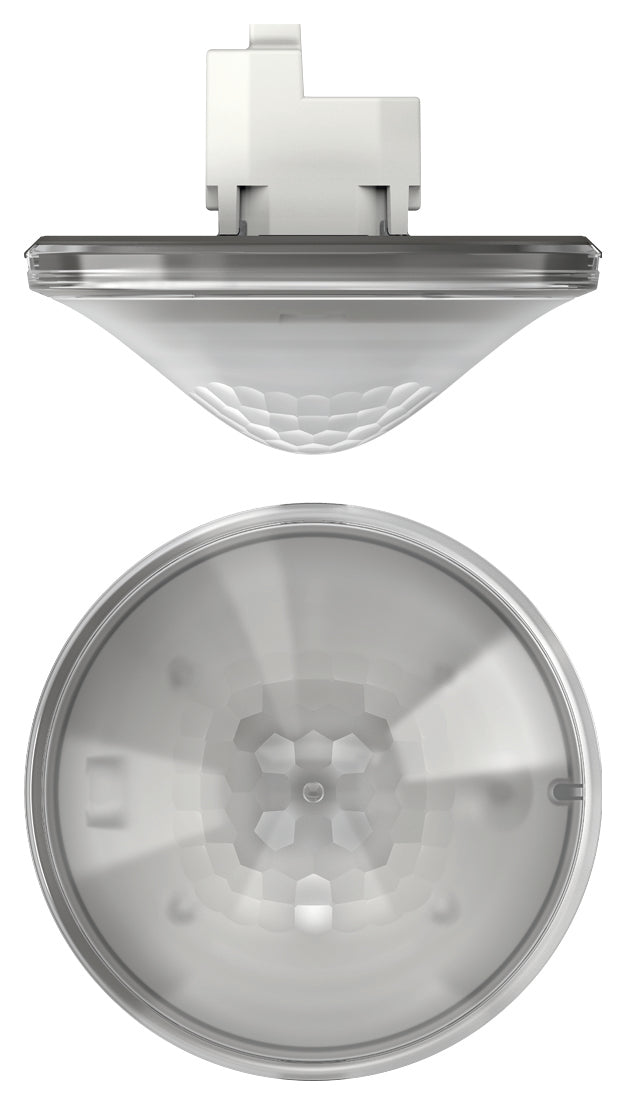

THEBEN 2079501 thePrema S360 KNX UP GR Čidlo přítomnosti na strop, 2 kanály světla, dosah 7 x 7 m

thePrema S360 KNX UP GR je čidlo přítomnosti PIR v šedé barvě, které se montuje do stropu menších a středních místností a komunikuje po sběrnici KNX. Hodí se tam, kde k interiéru ladí šedá barva lépe než bílá. Zachytí i drobné pohyby lidí u stolu, sleduje jedním měřením denní i umělé světlo a podle něj zapíná, vypíná nebo reguluje dvě skupiny svítidel. Informaci o obsazení místnosti předá ze dvou kanálů přítomnosti dál, třeba vytápění, větrání, klimatizaci nebo žaluziím.

Je to pro mě?

Ano, pokud:

• k vašemu stropu nebo svítidlům ladí lépe šedé čidlo než bílé
• čidlo osadíte do krabice pod omítku, do podhledu, nebo přisazeně se šedým rámečkem AP
• vystačíte se dvěma skupinami svítidel řízenými podle jednoho společného měření jasu
• chcete, aby řada svítidel dál od okna svítila o nastavený rozdíl silněji nebo slaběji než řada u okna
• montujete pod strop běžné výšky kanceláře, třídy nebo bytu
• podle obsazení místnosti chcete řídit i topení, větrání, klimatizaci nebo stínění

Ne, zvolte jiný model, pokud:

• potřebujete bílé čidlo se stejnými funkcemi, pak zvolte thePrema S360 KNX UP WH
• řídíte tři skupiny svítidel, chcete měřit jas u okna a uvnitř zvlášť nebo máte vyšší strop, pak zvolte thePrema P360 KNX UP GR
• má čidlo na stropě měřit také CO2, vlhkost a teplotu, pak zvolte thePrema P360 KNX AP Multi WH
• osvětlujete chodbu nebo uličku ve skladu, pak zvolte thePassa P360 KNX UP WH
• čidlo patří na stěnu, pak zvolte theMura P180 KNX UP WH

Hlavní vlastnosti

• stropní čidlo přítomnosti v šedém provedení
• kanály světla C1 a C2, oba řízené jedním měřením jasu
• kanály přítomnosti C4 a C5, k tomu kanál C6 pro hlídání místnosti
• pro chůzi napříč čtvercové pole 7 x 7 m, montážní výška 3 m
• spínání, nebo regulace na konstantní osvětlenost s orientačním světlem stand-by
• měří smíšené světlo z LED, zářivek, kompaktních zářivek, halogenových žárovek i žárovek
• napájení přímo ze sběrnice KNX, odběr asi 9 mA a 13 mA při svítící LED
• v zabudovaném stavu krytí IP 40, pracuje při 0 až 50 °C

Co produkt umí

Měření jasu míří kolmo dolů. Na pracovní ploše stolu odpovídá obdélníku asi 2 x 3,5 m a ten při montáži srovnáte podle značek, které ukazují stranu k oknu a stranu do místnosti. Požadovanou osvětlenost od 5 do 3000 lx zadáte parametrem, objektem nebo ovladačem, anebo čidlu necháte převzít jas, který právě naměřilo. Kanál C2 kopíruje nastavení kanálu C1, jen jeho úroveň světla posunete o minus 60 až plus 120 %. Řada svítidel v hloubce místnosti tak může dostat víc světla než řada u okna.

Oba kanály světla sdílejí jednu dobu doběhu, kterou nastavíte od 30 s do 60 min. Režim ECO ji podle chování lidí sám upravuje a může ji prodloužit nejvýše na 30 minut. Neupravuje ji v režimu ECO plus a ani tehdy, když je doběh nastaven do 2 minut nebo od 30 minut. Pokud někdo do prázdné místnosti jen nakoukne a do 30 sekund zase odejde, zhasne světlo už po 2 minutách. Se zapnutou funkcí stand-by světlo po doběhu nezhasne, jen se ztlumí na 1 až 25 %, a to na zvolenou dobu nebo natrvalo. Při dostatku světla v místnosti se vypne úplně.

Plný automat světlo rozsvěcuje i zhasíná sám. Poloautomat čeká na zapnutí tlačítkem nebo ovladačem a zhasíná sám. Výjimkou je pohyb do 10 sekund po skončení doběhu, ten světlo rozsvítí znovu i bez tlačítka.

Kanály přítomnosti C4 a C5 jas neberou v úvahu. Každý má vlastní zpoždění zapnutí až 30 min a vlastní doběh až 120 min a odesílá spínací povel, hodnotu, procenta, provozní režim vytápění a klimatizace nebo scénu. Kanál C6 je méně citlivý a reaguje jen na výrazný pohyb. Sabotážní objekt za provozu posílá telegramy v cyklech. Když přestanou chodit, víte, že čidlo někdo sundal nebo se přerušila sběrnice.

Ovládání a komunikace

V ETS čidlo nastavíte aplikačním programem thePrema S360 KNX. Vstupy pro tlačítka na sobě nemá. Reaguje ale na tlačítka KNX, jejichž povely míří na stejnou skupinovou adresu jako výstup čidla a aktor. Každý ze dvou kanálů světla potřebuje své tlačítko a svou skupinovou adresu.

S instalačním ovladačem theSenda P upravíte přímo v místnosti vybrané parametry, třeba požadovanou osvětlenost, doběh nebo citlivost v pěti stupních. Bez sundání čidla jím zapnete i test přítomnosti nebo programovací režim. Uživatelský ovladač theSenda S slouží ke spínání a stmívání skupin svítidel, přes sběrnici ovládá další spotřebiče a žaluzie a pamatuje si dvě světelné scény.

Větší místnost pokryjete několika čidly. Při zapojení Master/Slave doplňují podřízená čidla detekční plochu bez hluchých míst a jas měří pouze hlavní čidlo. Při zapojení Master/Master sdílejí čidla detekci, jas však měří každé samo a řídí svou skupinu svítidel. Kombinovat lze jakákoli čidla přítomnosti KNX od thebenHTS.

Instalace a použití

Na výběr máte krabici pod omítku velikosti 1 o průměru 55 mm, stropní montážní krabici 73A do podhledu s otvorem 73 mm, nebo přisazenou montáž se šedým rámečkem AP 110A GR či 110B GR. Sběrnici připojíte nasouvací svorkou WAGO 243.

Čidlo umístěte do výšky 2,0 až 3,0 m, což je doporučený rozsah. Nejníže ho můžete osadit do 1,7 m, nejvýše do 3,5 m. Pohyby sedících lidí ve výšce stolu zachytí při 3 m v poli 5 x 5 m, při 2,5 m v poli 4 x 4 m. Chůzi zachytí při 2,5 m v poli 6 x 6 m a v nejvyšší přípustné výšce v poli 8 x 8 m. Nad doporučeným rozsahem potřebuje pro jisté zachycení výraznější pohyby, jako je chůze, a pole sousedních čidel by se měla na okrajích překrývat. Všechny hodnoty platí při 21 °C, v teplejší místnosti se dosah zmenšuje.

Pro regulaci na konstantní osvětlenost spojte se stmívacím aktorem nebo bránou DALI objekty pro spínání, stmívání, odeslání hodnoty a zpětné hlášení. Na aktoru nastavte podle doporučení dobu průběhu stmívání 10 s, plynulé najetí na hodnotu a vypnutí bez stmívání.

Kde najde využití

• kanceláře s řadou svítidel u okna a řadou v hloubce místnosti, kde k interiéru ladí šedé čidlo
• učebny, kde se světlo reguluje na konstantní osvětlenost a topí se podle přítomnosti
• pokoje v bytě, kde má světlo svítit jen při skutečném pobytu
• WC, kde kanál přítomnosti se zpožděním zapnutí pustí ventilátor až při delším pobytu
• rozlehlejší plochy, které pokryje několik čidel v zapojení Master/Slave

Důležité před nákupem

• Čidlo zátěž nespíná. Po sběrnici KNX posílá telegramy a světla spíná nebo stmívá až aktor KNX či brána DALI.
• Montuje se nejvýše do 3,5 m a obě skupiny svítidel řídí podle jediného měření jasu. Na vyšší strop nebo pro oddělené měření u okna a uvnitř místnosti zvolte thePrema P360 KNX UP GR.
• Šedé rámečky AP a stropní montážní krabice 73A nejsou součástí čidla, objednávají se jako příslušenství.
• Čidlo je určeno do interiéru a krytí IP 40 má jen zabudované.
• Sedící lidi zachytí na podstatně menší ploše než chodící. Kancelář proto plánujte podle pole pro sedící.
• Při regulaci na konstantní osvětlenost smí čidlo z umělého světla vidět jen svítidla, která samo reguluje. Měření zkreslí světlo jiných čidel, ručně zapínané pracovní lampy i stojací lampa přímo pod čidlem.
• Zdroje tepla v detekčním poli, například teplovzdušný ventilátor, halogenový reflektor nebo záclona pohybující se u otevřeného okna, mohou světlo držet zapnuté nebo ho nečekaně rozsvítit.
• Nezkoušejte čidlo baterkou, naučilo by se chybné prahy jasu. Ke zkoušce raději posviťte na plochu pod čidlem nebo pohněte žaluziemi.

Časté dotazy

Dá se při regulaci na konstantní osvětlenost rozsvítit jen jedna skupina?
Ne. V režimu regulace zapne kterékoli z obou tlačítek vždy obě skupiny. Vypínat a stmívat ale můžete každou skupinu samostatně.

Proč světlo zapnuté tlačítkem svítí, i když je v místnosti světla dost?
Ve spínacím režimu zůstane světlo zapnuté ručně při přítomnosti lidí rozsvícené nejméně 30 minut a jas přitom nehraje roli. Teprve potom při dostatku světla zhasne.

Jak po montáži zkontroluji detekční pole?
Ovladačem theSenda P nebo objektem zapněte test přítomnosti. Kanály světla pak reagují jen na pohyb, s doběhem asi 10 s, a LED signalizuje každý zachycený pohyb.

Co znamená rychle blikající LED?
Blikání třikrát za sekundu signalizuje chybu. Obvykle čidlo ještě nemá z ETS nahrané platné parametry.

Mohu změřený jas použít i pro jiné funkce?
Ano, čidlo posílá hodnotu v luxech na sběrnici. Opačně umí převzít jas z externího měření po sběrnici.

Dá se automatika na čas vypnout?
Ano. Kanály světla C1 a C2 se blokují společně jedním objektem, kanály přítomnosti C4 a C5 má každý svůj. Po odblokování čidlo odešle aktuální stav.
