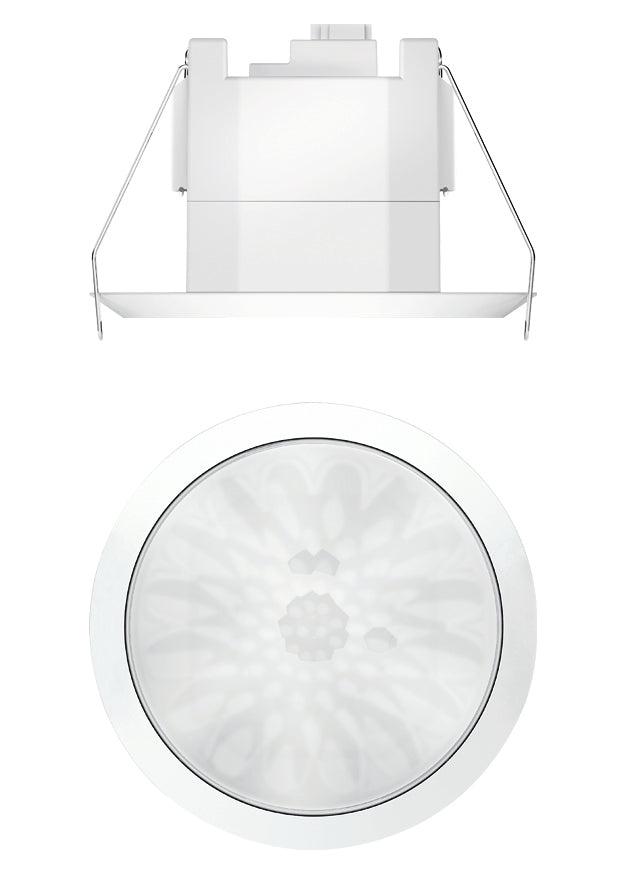

THEBEN 2089560 theRonda S360 KNX FLAT DE WH Čidlo přítomnosti do stropu, ploché, IP54, bílá

Hledáte čidlo přítomnosti do podhledu kanceláře, chodby nebo WC, které rozsvítí jen při přítomnosti lidí a nedostatku denního světla? theRonda S360 KNX FLAT DE WH je stropní čidlo přítomnosti PIR pro sběrnici KNX v provedení FLAT k zabudování do podhledu, kde ho drží pružiny. Jedním měřením jasu sleduje denní i umělé světlo, spíná nebo reguluje dvě skupiny světel a dvěma kanály přítomnosti řídí vytápění, větrání nebo klimatizaci.

Je to pro mě?

Ano, pokud:

• montujete do dutého podhledu o tloušťce desky 0,5 mm až 3 cm
• hlídáte menší kancelář, chodbu, sklad nebo WC
• dvě skupiny světel chcete spínat nebo regulovat na konstantní osvětlenost podle jednoho měření jasu
• potřebujete zepředu krytí IP 54 a provoz od minus 15 °C
• chcete přítomností řídit i vytápění nebo větrání

Ne, zvolte jiný model, pokud:

• strop nemá podhled a čidlo musí být přisazené, pak zvolte theRonda S360 KNX AP WH
• potřebujete pokrýt velkou halu nebo montovat na vysoký strop, pak zvolte theRonda P360 KNX UP WH
• chcete do podhledu čidlo s otvorem jen 36 mm pro chodby a místa, kde lidé hlavně chodí, pak zvolte thePiccola P360 KNX DE WH
• potřebujete v podhledu tři skupiny světel a natočitelné detekční pole, pak zvolte PlanoSpot 360 KNX DE WH, má ale jen krytí IP 20 a pracuje od 0 °C
• hlídáte dlouhou chodbu nebo skladovou uličku, pak zvolte thePassa P360 KNX UP WH

Hlavní vlastnosti

• provedení FLAT do podhledu, uchycení pružinami, otvor 68 mm
• kruhové detekční pole o průměru 8 m pro chůzi napříč při montážní výšce 3 m
• 2 kanály světla C1 a C2 se společným měřením jasu
• 2 kanály přítomnosti C4 a C5 pro vytápění, větrání a klimatizaci
• spínání nebo regulace na konstantní osvětlenost s orientačním světlem stand-by
• měření smíšeného světla pro LED, zářivky, kompaktní zářivky, halogenové žárovky a žárovky
• krytí IP 54 zepředu v zabudovaném stavu, okolní teplota minus 15 až plus 50 °C
• napájení ze sběrnice KNX, odběr nejvýše 9 mA, s rozsvícenou LED 13 mA

Co produkt umí

Čidlo měří světlo odražené pod ním a podle něj světla zapíná, vypíná nebo reguluje na žádanou osvětlenost. Tu nastavíte v rozsahu 10 až 3000 lx parametrem, objektem nebo ovladačem, případně ji převezmete z aktuálně naměřeného jasu. Měření jasu lze vypnout a světlo pak spíná jen podle přítomnosti. Kanál C2 přebírá nastavení kanálu C1 a jeho úroveň posunete o minus 60 až plus 120 %, takže řada svítidel dál od okna může svítit víc.

Doba doběhu je společná pro oba kanály světla a nastavuje se od 30 s do 60 min. Když někdo do prázdné místnosti jen vejde a do 30 sekund odejde, světlo zhasne už po 2 minutách. Funkce stand-by po doběhu světlo nezhasne, ale ztlumí na 1 až 25 % na nastavenou dobu nebo trvale. Pokud je v místnosti dost světla, vypne ho úplně.

V plném automatu čidlo světlo samo zapíná i vypíná. V poloautomatu se zapíná tlačítkem nebo ovladačem a vypíná samo, jen pohyb do 10 sekund po uplynutí doběhu ho rozsvítí znovu automaticky.

Kanály přítomnosti C4 a C5 pracují nezávisle na jasu, každý s vlastním zpožděním zapnutí až 30 min a doběhem až 120 min. Po doběhu mohou poslat telegram jednou nebo cyklicky, třeba pro ventilátor na WC.

Ovládání a komunikace

Čidlo se uvádí do provozu v ETS aplikačním programem theRonda S360 KNX. Vlastní vstupy tlačítek nemá, reaguje na povely tlačítek KNX, které jdou na stejnou skupinovou adresu jako jeho výstup a aktor. Centrálním objektem zapnete obě skupiny najednou. Centrální vypnutí zhasne jen tehdy, když čidlo posledních 5 sekund nezachytilo pohyb, jinak světlo svítí dál. Při trvalém stand-by skupiny nezhasnou, ale přejdou do nastaveného provozu stand-by.

Instalačním ovladačem theSenda P změníte na místě žádanou osvětlenost, doběh nebo citlivost a zapnete test přítomnosti či programovací režim. Ovladač theSenda B s aplikací theSenda Plug parametry nastaví i zjistí, spustí oba testovací režimy a pomůže sladit měření jasu se skutečností. Uživatelský ovladač theSenda S spíná a stmívá skupiny světel.

Více čidel spojíte v zapojení Master/Slave pro souvislé pokrytí větší plochy, nebo Master/Master pro více skupin světel s vlastním měřením jasu a společnou detekcí.

Instalace a použití

Do podhledu vyvrtejte otvor 68 mm, přípustný průměr výřezu je 62 až 70 mm. Sběrnici připojíte nasouvací svorkou WAGO 243 a čidlo zasunete do otvoru, kde ho přidrží pružiny. Krytí IP 54 platí jen zepředu ze strany čočky a jen při hladkém povrchu stropu. V příslušenství jsou kryty Cover FLAT 85 v šedé a černé barvě.

Čidlo potřebuje volný výhled na lidi. Montážní výška nesmí klesnout pod 1,7 m a neměla by překročit 4 m. Při 3 m zachytí lidi jdoucí přímo k němu i sedící v kruhu o průměru 4 m, výš už sedící nezachytí. Pro chůzi napříč je to při montáži do 2,5 m kruh 7 m a v nejvyšší přípustné výšce kruh 9 m. Hodnoty platí pro 21 °C, s rostoucí teplotou dosah klesá.

Pro regulaci na konstantní osvětlenost propojte se stmívacím aktorem nebo bránou DALI objekty spínání, stmívání, odeslání hodnoty a zpětného hlášení. Na aktoru se doporučuje doba průběhu stmívání 10 s, plynulé najetí na hodnotu a vypínání bez stmívání.

Kde najde využití

• kanceláře s podhledem
• chodby, kde lidé procházejí pod čidlem napříč
• skladovací místnosti s podhledem
• WC, kde kanál přítomnosti spouští ventilátor

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá telegramy po sběrnici KNX, světla spíná nebo stmívá aktor KNX nebo brána DALI.
• Montuje se jen do dutého podhledu s deskou do 3 cm. Na strop bez podhledu zvolte přisazenou verzi theRonda S360 KNX AP WH.
• Krytí IP 54 platí jen zepředu ze strany čočky a při hladkém stropě, ze strany dutiny podhledu neplatí. Je určeno do interiéru.
• Průměr 8 m platí pro chůzi napříč. Lidi jdoucí přímo k čidlu a sedící zachytí na výrazně menší ploše, kancelář proto plánujte podle sedících.
• Čidlo nemontujte výš než 4 m. V horní části rozsahu už zachytí jen chůzi, pro sedící ho proto montujte níž. Na vyšší strop zvolte theRonda P360 KNX UP WH.
• Obě skupiny světel řídí jedno měření jasu. Při regulaci se tlačítkem zapnou vždy obě skupiny, vypnout a stmívat jdou každá zvlášť.
• Při regulaci na konstantní osvětlenost má čidlo z umělého světla vidět jen svítidla, která samo reguluje. Světlo jiných čidel, ručně spínané pracovní lampy a stojací lampa pod čidlem měření zkreslí.
• Tepelné zdroje v poli, jako teplovzdušný ventilátor, halogenový reflektor nebo vlající záclona u otevřeného okna, mohou světlo nechat svítit nebo ho nečekaně rozsvítit.
• Čidlo nezkoušejte baterkou, naučí se falešné prahy jasu. Pro zkoušku raději osvětlete plochu pod čidlem nebo pohněte žaluziemi.

Časté dotazy

Musím čidlo kvůli programování vyjmout z podhledu?
Nemusíte. Programovací režim zapnete ovladačem theSenda P nebo theSenda B, tlačítko na zadní straně čidla tak není potřeba.

Proč světlo po zapnutí tlačítkem svítí, i když je dost světla?
Ve spínacím režimu zůstane ručně zapnuté světlo za přítomnosti nejméně 30 minut rozsvícené. Potom při dostatku světla zhasne.

Jak ověřím detekční pole po montáži?
Zapněte test přítomnosti ovladačem theSenda P, aplikací theSenda Plug nebo objektem. Kanály světla pak reagují jen na pohyb s krátkým doběhem.

Přepíše nahrání z ETS hodnoty nastavené ovladačem?
Záleží na parametru pro nahrávání. Buď nahrání z ETS přepíše v čidle žádanou osvětlenost, doběh, korekční faktor místnosti, citlivost a scény a změny z ovladače nebo z objektu se ztratí, nebo tyto hodnoty v čidle ponechá.

Proč LED rychle bliká?
Rychlé blikání znamená chybu, například neplatné parametry v čidle. Nahrajte platné parametry z ETS.

Lze automatiku dočasně vypnout?
Ano. Kanály světla a kanály přítomnosti mají samostatné blokovací objekty.
