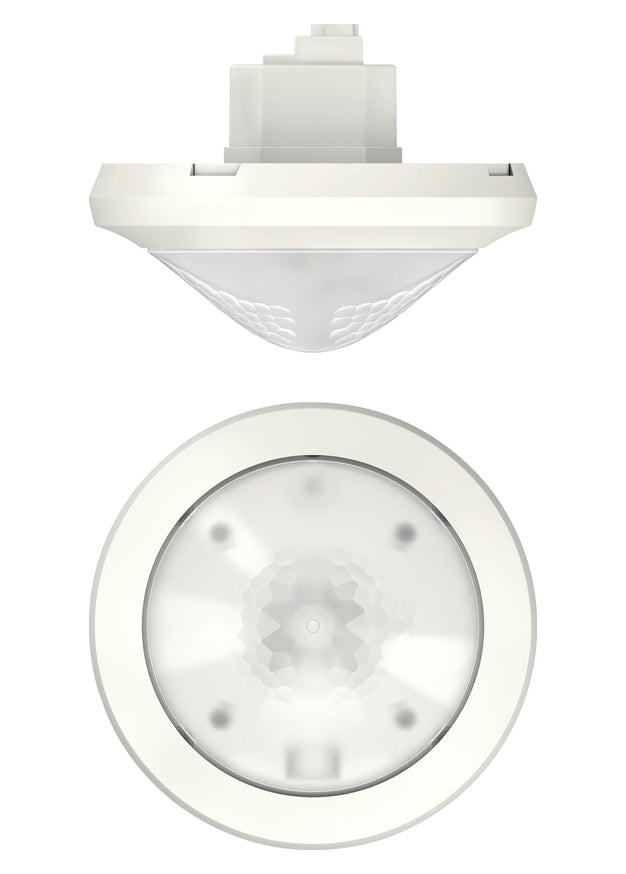

THEBEN 2019300 thePassa P360 KNX UP WH Čidlo přítomnosti pro chodby a skladové uličky, IP54, bílá

Hledáte čidlo, které jediným kusem pokryje dlouhou chodbu nebo skladovou uličku i pod vysokým stropem a rozsvítí jen tu část, kde se někdo pohybuje? thePassa P360 KNX UP WH je stropní čidlo přítomnosti PIR pro sběrnici KNX s obdélníkovým polem rozděleným na dvě zóny. Každá zóna má vlastní měření jasu, takže dvě skupiny světel spíná nebo reguluje samostatně. Dva kanály přítomnosti řídí vytápění, větrání nebo klimatizaci a v zabudovaném stavu má čidlo krytí IP 54.

Je to pro mě?

Ano, pokud:

• hlídáte chodbu, průchod, schodiště, garáž nebo skladovou uličku
• strop je vysoký, montážní výška se pohybuje mezi 2 a 6 m
• každou polovinu chodby chcete svítit podle jejího vlastního denního světla
• chcete funkci aura, kdy světlo doprovází člověka a okolí jen slabě svítí
• potřebujete krytí IP 54 a provoz od minus 15 °C

Ne, zvolte jiný model, pokud:

• chodba má běžnou výšku stropu a stačí jedno měření jasu, pak zvažte LUXA 103 S360-28 KNX UP WH
• hlídáte kancelář nebo zasedací místnost, kde lidé sedí, pak zvolte thePrema P360 KNX UP WH
• čidlo chcete na stěnu chodby místo vypínače, pak zvolte theMura P180 KNX UP WH

Hlavní vlastnosti

• chodbové čidlo přítomnosti, pole 30 x 4,5 m pro chůzi napříč při výšce 3 m
• dvě zóny, každou lze v ETS zapnout nebo vypnout
• 2 kanály světla C1 a C2 se 2 měřeními smíšeného světla a dvěma samostatnými regulacemi
• 2 kanály přítomnosti C4 a C5, každý s vlastním nastavením
• funkce aura, rozpoznání směru chůze, režim eco plus
• doporučená montážní výška 2 až 6 m, nejvýš 15 m
• krytí IP 54 v zabudovaném stavu, okolní teplota minus 15 až plus 50 °C
• montáž do krabice pod omítku, do podhledu nebo s rámečkem na povrch

Co produkt umí

Čidlo rozdělí chodbu na dvě zóny a každá má vlastní měření jasu, které na podlaze snímá plochu zhruba 2 x 4 m. Kanál C1 může patřit zóně 1 a kanál C2 zóně 2, nebo kanál C1 řídí obě zóny podle průměru obou měření. Světla spíná, i stmívatelná, nebo reguluje na stálou osvětlenost. Žádaný jas v rozsahu 10 až 3000 lx zadáte parametrem, objektem, ovladačem nebo funkcí teach-in.

Doběh světla se nastavuje od 30 s do 60 min. V úsporném režimu ECO se podle provozu sám prodlouží nejvýš na půl hodiny, v režimu ECO plus zůstává nastavený doběh beze změny. Kdo do prázdné chodby jen nahlédne a do 30 sekund odejde, tomu světlo zhasne po 2 minutách. Stand-by po doběhu světlo ztlumí na 1 až 25 % na nastavenou dobu nebo trvale, při dostatku jasu ho vypne a při setmění samo vrátí. Stand-by lze objektem povolit nebo zablokovat, třeba podle časového spínače.

Funkce aura rozsvítí naplno úsek s člověkem a sousední úseky ztlumí na orientační hodnotu. Funkce Lauflicht podle směru pohybu rozsvítí s předstihem další úsek. Pro rozpoznání směru chůze posílá čidlo pro každou zónu telegram o přítomnosti. Volbou eco nebo eco plus jednoduše nastavíte, jak úsporně se má čidlo chovat.

Kanály přítomnosti C4 a C5 nehledí na jas, mají zpoždění zapnutí až 30 min a doběh až 120 min a po doběhu mohou poslat telegram jednou nebo cyklicky. Tlačítka je neovlivňují.

Ovládání a komunikace

Všechna nastavení se provádějí v ETS. Ovladač theSenda B s aplikací theSenda Plug pro iOS a Android parametry přečte i změní, instalační ovladač theSenda P je jen mění. Oběma zapnete programovací režim bez demontáže čidla. Uživatelský ovladač theSenda S spíná a stmívá světla a může ovládat i další spotřebiče, třeba žaluzie.

Ručně zapnuté světlo svítí za přítomnosti nejméně 30 minut, ručně vypnuté zůstane vypnuté, dokud jsou lidé přítomni. Více čidel spojíte v zapojení Master/Slave nebo Master/Master, od montážní výšky 3,5 m se mají pole sousedních čidel na okrajích překrývat.

Instalace a použití

Pod omítku se čidlo montuje do standardní krabice velikosti 1. Do podhledu použijte stropní montážní krabici 73A s otvorem 73 mm, která zároveň odlehčí kabel a chrání před dotykem. Pro montáž na povrch slouží rámeček AP 110A. Sběrnice se připojuje svorkou WAGO 243.

Při montáži dbejte na orientaci obou měření jasu vůči zónám. Při výšce 3 m čidlo zachytí lidi jdoucí napříč na ploše 30 x 4,5 m a lidi jdoucí přímo k němu na ploše 20 x 4,5 m. Při výšce 2 m je to v obou směrech 16 x 3,5 m, od 3,5 m výš 30 x 5 m napříč a 20 x 5 m přímo k čidlu. S jedinou zapnutou zónou se délka pole zhruba zkrátí na polovinu. Nejnižší montážní výška je 1,7 m, citlivost nastavíte v pěti stupních a s rostoucí výškou klesá. S rostoucí teplotou se zase zkracuje dosah. Pole omezíte krycími klipy.

Po připojení napětí čidlo 30 sekund nabíhá a LED bliká jednou za sekundu. Kanály světla v té době pošlou povel k zapnutí, při regulaci se světla rozsvítí naplno.

Kde najde využití

• chodby a průchody
• schodiště
• garáže a sklepy
• skladové haly a uličky mezi regály

Důležité před nákupem

• Čidlo samo nic nespíná. Posílá telegramy po sběrnici KNX, světla spíná nebo stmívá aktor KNX nebo brána DALI.
• Je určeno do interiéru. Krytí IP 54 platí jen v zabudovaném stavu, samotné čidlo má IP 20.
• Při regulaci na konstantní osvětlenost má čidlo z umělého světla vidět jen svítidla, která samo reguluje. Svítidla jiných čidel a ručně spínané pracovní osvětlení měření zkreslí.
• Pod čidlo nedávejte stojací ani závěsná svítidla a nesviťte přímo na něj.
• Pole platí pro chodící osoby. Pro místa, kde lidé sedí, zvolte čidlo pro kanceláře.
• Krabice do podhledu a rámeček na povrch jsou příslušenství.
• Samoučení doběhu nepracuje, když doběh nastavíte na 2 min a méně nebo na 30 min a více. Pak drží přesně nastavenou hodnotu.
• Parametry, které upravíte ovladačem, se do nastavení v ETS nepřepíšou. Projekt v ETS tak nemusí odpovídat tomu, co v čidle skutečně platí.
• Tlačítko pro programovací režim je na zadní straně, bez ovladače je potřeba čidlo vyjmout.
• Čidlo nezkoušejte baterkou, naučí se falešné prahy jasu. Pro zkoušku raději osvětlete plochu pod čidlem.

Časté dotazy

Mohu hlídat jen polovinu chodby?
Ano. Každou ze dvou zón lze v ETS samostatně vypnout.

Jak vrátím čidlo do výchozího nastavení?
Držte tlačítko programovacího režimu a přitom připojte napětí sběrnice.

Proč světlo po zapnutí sběrnice chvíli svítí, i když nikdo nejde?
Během 30 sekund náběhu kanály světla zapnou. Pokud nikdo není přítomen nebo je dost světla, po této době světlo zhasne.

Jak ověřím pokrytí chodby?
Zapněte režim test přítomnosti ovladačem nebo objektem a projděte chodbu. Kanály světla pak reagují jen na pohyb s doběhem asi 10 s.

Mohu světlo řídit jen podle přítomnosti bez ohledu na jas?
Ano. Nastavte žádaný jas ovladačem na volbu měření vypnuto.

Na jaké světelné zdroje je měření jasu stavěné?
Na zářivky, kompaktní zářivky, halogenové žárovky, žárovky i LED.
