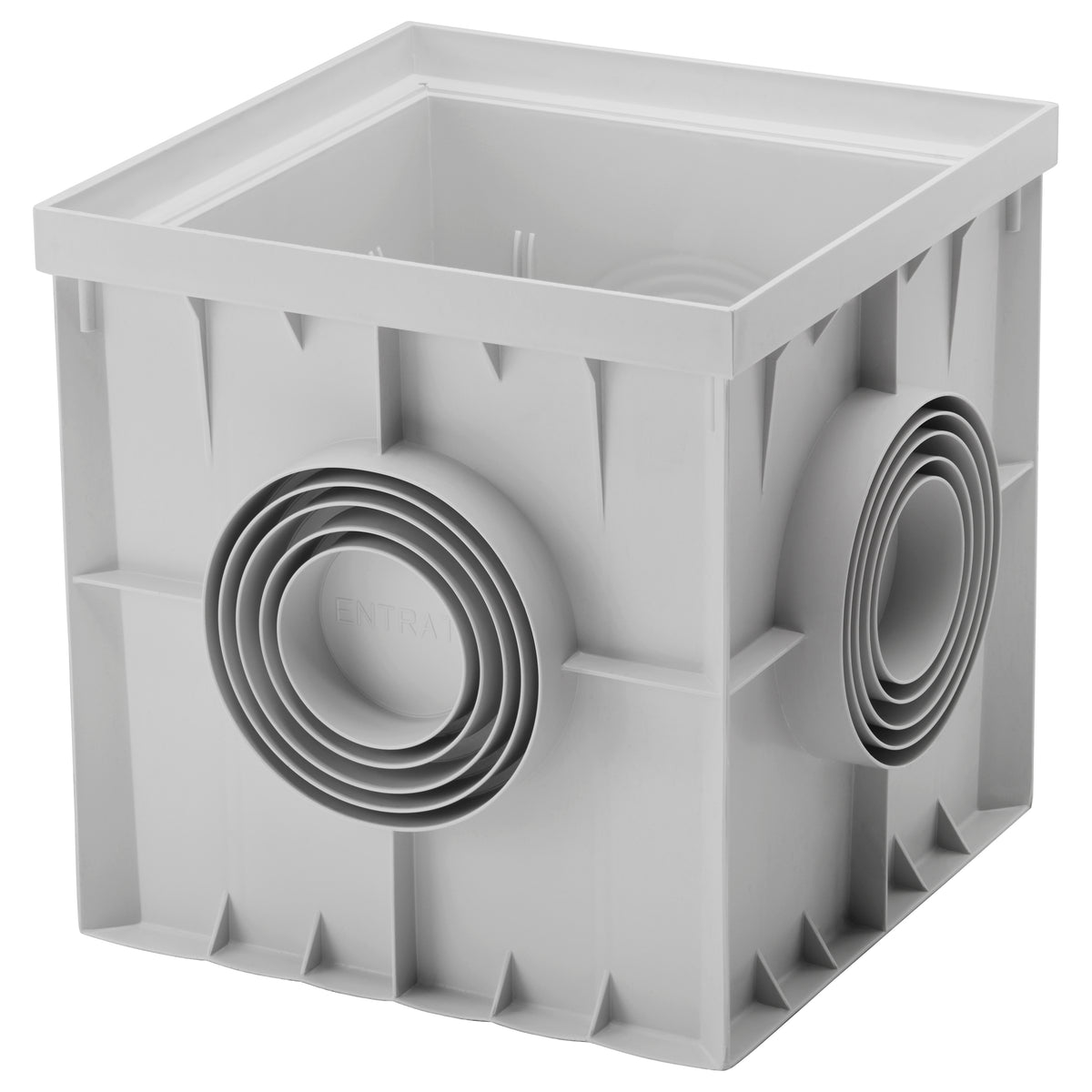

GEWISS DX59402 Přístupová šachta čtvercová 200 x 200 x 200 mm termoplast bez víka, šedá

Potřebujete malou zemní šachtu bez víka, protože víko už máte nebo si ho vyberete zvlášť? Přístupová šachta GEWISS DX59402 z řady PZ je termoplastová šachta o rozměrech 200 x 200 x 200 mm s plochým dnem, které má předlisovanou vylamovací plochu. Výrobce řadu popisuje jako efektivní alternativu k betonovým šachtám.

Je to pro vás?

• Ano, pokud potřebujete přístupné místo pro jednu spojku, odbočku nebo zemnicí přípojku.
• Ano, pokud víko už máte nebo si ho objednáváte zvlášť.
• Ano, pokud stavíte šachty na sebe a potřebujete díl s předlisovanou vylamovací plochou ve dně.
• Ne, zvolte jiný model, pokud chcete šachtu rovnou s pevnostním víkem. Tu dodáváme pod označením DX59401, ta má ale ploché dno s vylamovacími otvory.
• Ne, zvolte jiný model, pokud potřebujete větší rozměr. Řada PZ se vyrábí i ve velikostech 300 x 300 x 300, 400 x 400 x 400 a 550 x 550 x 520 mm a v obdélníkovém provedení 360 x 260 x 320 mm.

Hlavní vlastnosti

• rozměry 200 x 200 x 200 mm, vnitřní hloubka 195 mm
• materiál termoplast, barva šedá
• ploché dno s předlisovanou vylamovací plochou pro stavění šachet na sebe
• vylamovací otvory pro chráničky o průměrech 50, 75, 90 a 110 mm
• lomové zatížení 7,4 kg/cm² podle UNI EN 124
• hmotnost 0,596 kg
• dodáváno bez víka

Co produkt umí

Šachta uzavře v zemi prostor, ve kterém zůstane spojka nebo zemnicí svorka přístupná pro pozdější kontrolu. Vylamovací otvory pro chráničky jsou u tohoto rozměru připraveny v průměrech 50, 75, 90 a 110 mm, vylomí se jen ty, které trasa skutečně potřebuje.

Dno má předlisovanou vylamovací plochu a slouží k sestavení hlubší šachty. Po vylomení vznikne průchod do spodního dílu, takže se dá postavit více šachet na sebe. Provedení DX59401 má stejnou velikost, ale ploché dno s vylamovacími otvory a dodává se rovnou s pevnostním víkem.

Instalace a použití

Šachta se ukládá do země. Výrobce doporučuje připravit betonové lože o tloušťce nejméně 10 cm, šachtu do něj usadit a zbytek zasypat směsí zeminy a cementu. Povrch víka má lícovat s okolním terénem, aby mezi nimi nevznikl výškový rozdíl.

Chráničky se zavádějí vylamovacími otvory, u této velikosti o průměrech 50, 75, 90 a 110 mm. Víko, které si objednáte samostatně, se k šachtě připevňuje šrouby.

Kde najde využití

• kabelové spojky a odbočky v zemních rozvodech
• revizní šachty v elektrických rozvodech
• zemnicí přípojky
• telekomunikační vedení uložená v zemi

Důležité před nákupem

• Víko není součástí dodávky. Objednává se samostatně, pro tuto velikost je určeno víko DX59410 v šedé barvě, DX59430 v zelené nebo mřížkované DX59431.
• Uvedené lomové zatížení platí pro šachtu uzavřenou pevnostním víkem. Bez víka nebo s jiným víkem je nelze použít jako údaj o únosnosti.
• Hodnota 7,4 kg/cm² je lomové zatížení podle UNI EN 124, nikoli třída zatížení. V dostupných podkladech výrobce zatřídění neuvádí, u pojezdových ploch proto doporučujeme nechat osazení posoudit projektantem.
• Nejširší chránička, pro kterou je u této velikosti připraven otvor, má průměr 110 mm.
• Otvory vylamujte až podle skutečné trasy chrániček.

Příslušenství k této šachtě

Všechny uvedené díly jsou určeny pro čtvercovou šachtu 200 x 200 x 200 mm. Pro ostatní velikosti řady PZ platí jiná objednací čísla.

Časté dotazy

Je víko součástí balení?
Není. Šachta DX59402 se dodává bez víka, víko se objednává zvlášť pod označením DX59410, DX59430 nebo DX59431.

Čím se liší od DX59401?
DX59401 se dodává s pevnostním víkem a má ploché dno s vylamovacími otvory. DX59402 je bez víka a má ploché dno s předlisovanou vylamovací plochou pro stavění šachet na sebe.

Dá se šachta prohloubit?
Ano. Předlisovaná vylamovací plocha se vylomí a na spodní šachtu se postaví další díl.

Jaké chráničky se do ní zavedou?
U této velikosti jsou připraveny vylamovací otvory o průměrech 50, 75, 90 a 110 mm.

Unese šachta pojezd automobilem?
V dostupných podkladech výrobce uvádí lomové zatížení pro šachtu uzavřenou pevnostním víkem, zatřídění do tříd zatížení v nich není. Pro plochy s pojezdem je proto nutné posoudit konkrétní osazení.
