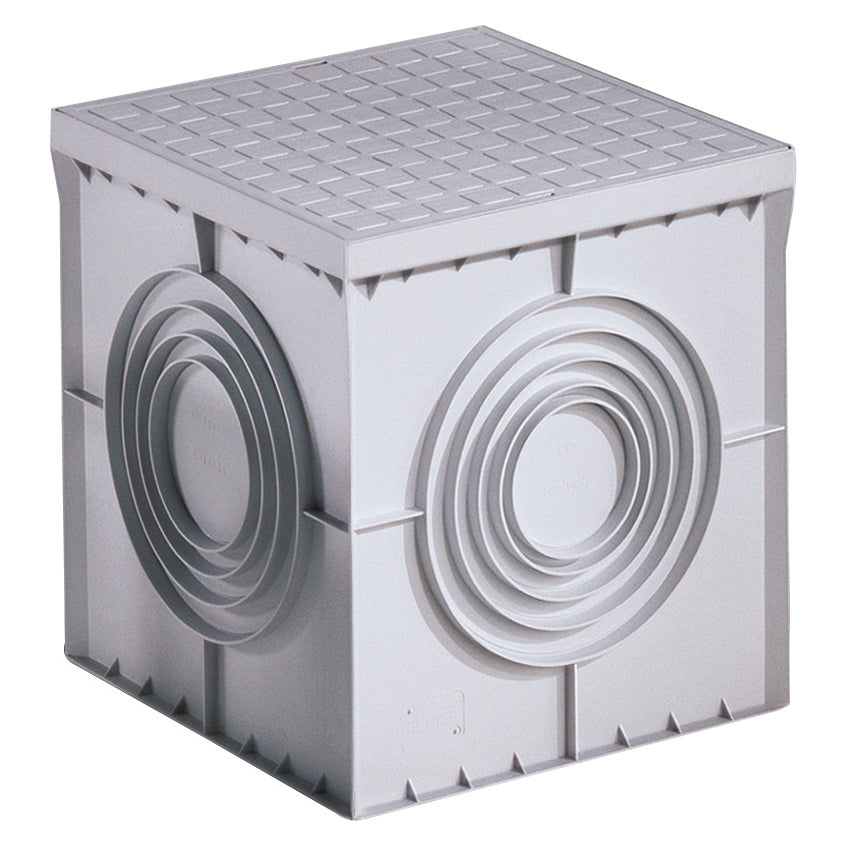

GEWISS DX59701 Přístupová šachta čtvercová 300 x 300 x 300 mm termoplast s víkem, šedá

Hledáte menší zemní šachtu, ve které zůstane kabelová spojka nebo zemnicí svorka trvale přístupná? Přístupová šachta GEWISS DX59701 z řady PZ je termoplastová šachta o rozměrech 300 x 300 x 300 mm pro uložení do země a pevnostní víko je u ní součástí dodávky. Výrobce řadu popisuje jako efektivní alternativu k betonovým šachtám.

Je to pro vás?

• Ano, pokud stavíte zemní šachtu pro kabelové spojky, odbočky nebo zemnicí přípojky.
• Ano, pokud chcete šachtu i s víkem v jedné objednávce.
• Ano, pokud vám stačí rozměr 300 x 300 x 300 mm a nechcete platit za větší šachtu.
• Ne, zvolte jiný model, pokud víko už máte. Bez víka se dodává provedení DX59702, to má ale ploché dno s předlisovanou vylamovací plochou určené pro stavění šachet na sebe.
• Ne, zvolte jiný model, pokud potřebujete jiný rozměr. Řada PZ se vyrábí i ve velikostech 200 x 200 x 200, 400 x 400 x 400 a 550 x 550 x 520 mm a v obdélníkovém provedení 360 x 260 x 320 mm.

Hlavní vlastnosti

• rozměry 300 x 300 x 300 mm, vnitřní hloubka 295 mm
• materiál termoplast, barva šedá
• ploché dno s vylamovacími otvory
• vylamovací otvory pro chráničky o průměrech 75, 90, 110 a 125 mm
• pevnostní víko je součástí dodávky
• víko se k šachtě připevňuje šrouby
• lomové zatížení 4,8 kg/cm² podle UNI EN 124
• hmotnost 2,104 kg

Co produkt umí

Šachta uzavře v zemi prostor, ve kterém zůstanou spojky, odbočky i zemnicí svorky přístupné pro pozdější kontrolu. Vylamovací otvory pro chráničky jsou u tohoto rozměru připraveny v průměrech 75, 90, 110 a 125 mm, vylomí se jen ty, které trasa skutečně potřebuje.

Víko je součástí dodávky, takže se šachta osadí bez doplňujícího dílu. Je to pevnostní víko, které se k šachtě připevňuje šrouby. Provedení DX59702 má stejnou velikost, ale ploché dno s předlisovanou vylamovací plochou určené pro stavění šachet na sebe a dodává se bez víka.

Instalace a použití

Šachta se ukládá do země. Výrobce doporučuje připravit betonové lože o tloušťce nejméně 10 cm, šachtu do něj usadit a zbytek zasypat směsí zeminy a cementu. Povrch víka má lícovat s okolním terénem, aby mezi nimi nevznikl výškový rozdíl.

Chráničky se zavádějí vylamovacími otvory, u této velikosti o průměrech 75, 90, 110 a 125 mm. Vylomí se jen ty otvory, které trasa potřebuje.

Kde najde využití

• kabelové spojky a odbočky v zemních rozvodech
• revizní šachty v elektrických rozvodech
• zemnicí přípojky
• telekomunikační vedení uložená v zemi

Důležité před nákupem

• Víko je součástí dodávky. Šachta se dodává s pevnostním víkem.
• Uvedené lomové zatížení platí pro šachtu s uzavřeným pevnostním víkem. S jiným víkem je nelze použít jako údaj o únosnosti.
• Hodnota 4,8 kg/cm² je lomové zatížení podle UNI EN 124, nikoli třída zatížení. V dostupných podkladech výrobce zatřídění neuvádí, u pojezdových ploch proto doporučujeme nechat osazení posoudit projektantem.
• Nejširší chránička, pro kterou je u této velikosti připraven otvor, má průměr 125 mm. Pro větší průměry je určena šachta 400 x 400 x 400 mm nebo 550 x 550 x 520 mm.
• Otvory vylamujte až podle skutečné trasy chrániček.

Příslušenství k této šachtě

Všechny uvedené díly jsou určeny pro čtvercovou šachtu 300 x 300 x 300 mm. Pro ostatní velikosti řady PZ platí jiná objednací čísla.

Časté dotazy

Je víko součástí balení?
Ano. DX59701 se dodává s pevnostním víkem, které se k šachtě připevňuje šrouby.

Čím se liší od DX59702?
DX59701 má ploché dno s vylamovacími otvory a víko je v dodávce. DX59702 má ploché dno s předlisovanou vylamovací plochou pro stavění šachet na sebe a dodává se bez víka.

Jaké chráničky se do ní zavedou?
U této velikosti jsou připraveny vylamovací otvory o průměrech 75, 90, 110 a 125 mm.

Unese šachta pojezd automobilem?
V dostupných podkladech výrobce uvádí lomové zatížení pro šachtu uzavřenou pevnostním víkem, zatřídění do tříd zatížení v nich není. Pro plochy s pojezdem je proto nutné posoudit konkrétní osazení.
