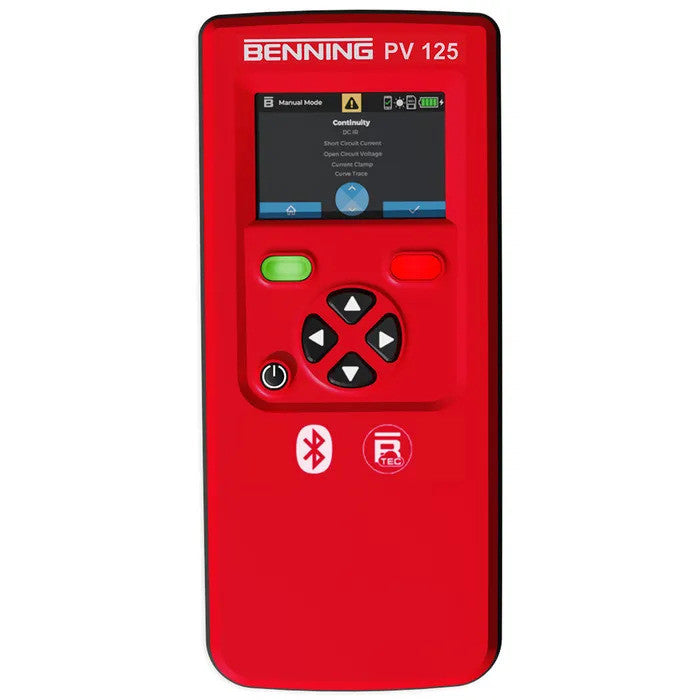

BENNING 10241491 PV 125 – tester fotovoltaických instalací do 1500 V / 25 A s měřením izolačního odporu

Tester fotovoltaických instalací BENNING PV 125 je určen pro zkoušení fotovoltaických systémů připojených k síti do 1500 V. Slouží k výchozím i opakovaným zkouškám podle norem DIN EN 62446-1 (VDE 0126-23-1) a DIN EN 62446-2 (VDE 0126-23-2) se zkušebním postupem 1. Měří napětí naprázdno od 10 do 1500 V DC, zkratový proud od 0,5 do 25 A DC, izolační odpor až do 999 MΩ při zkušebním napětí 250, 500, 1000 nebo 1500 V (rozsah závisí na zkušebním napětí) a odpor ochranného vodiče od 0,05 do 199 Ω. Zkoušky probíhají v automatických zkušebních postupech během několika sekund, pro hledání závad a diagnostiku jsou k dispozici manuální měření. Interní paměť pojme 1000 automatických měření.

Je to pro vás?

Přístroj je určen elektrotechnikům a vyškolenému odbornému personálu, kteří předávají, periodicky přezkušují nebo servisují fotovoltaické elektrárny připojené k síti. Pokud potřebujete doklad o zkoušce stringu podle normy, sáhněte po něm. Pokud řešíte střídavou stranu instalace, tedy impedanci smyčky, proudové chrániče a rozvody za střídačem, zvolte instalační tester BENNING IT 130 nebo BENNING IT 200. Pokud chcete kromě měření znát i okamžitý provozní proud a výkon stringu, počítejte navíc s klešťovým multimetrem BENNING CM 3-PV, protože PV 125 sám proudové kleště nemá. A pokud má být v protokolu zapsáno i sluneční ozáření a teplota modulu, doplňte měřič BENNING SUN 3.

Hlavní vlastnosti

• napětí naprázdno 10 až 1500 V DC s automatickou indikací polarity
• zkratový proud 0,50 až 25,00 A DC
• izolační odpor se zkušebním napětím 250 V, 500 V, 1000 V nebo 1500 V DC, nejvyšší rozsah 0,05 až 999 MΩ
• odpor ochranného vodiče 0,05 až 199 Ω zkušebním proudem 200 mA DC
• automatická zkouška stringu spojí polaritu, napětí naprázdno, zkratový proud a izolační odpor do jednoho sledu
• trvalé měření izolace s výpočtem hodnot DAR a PI
• paměť na 1000 záznamů z automatických měření členěná podle objektu, střídače a stringu
• barevný displej 3,5 palce s rozlišením 480 x 320 bodů a barevně podsvícená funkční tlačítka
• Bluetooth pro přenos dat do cloudu BENNING Test Equipment Cloud a aktualizace firmwaru přes OTA
• rozhraní LoRa pro bezdrátové připojení měřiče ozáření BENNING SUN 3

Co produkt umí

Tři automatické sledy pokrývají běžnou revizní práci. Zkouška stringu proměří napětí naprázdno, zkratový proud a izolační odpor, přičemž během měření izolace je generátor uvnitř přístroje zkratován a měří se proti kovové části rámu nebo proti bezpečnému uzemnění. Měření stejnosměrného výkonu a měření odporu ochranného vodiče běží jako samostatné sledy. Naměřený izolační odpor přístroj rovnou porovná s přednastavenou mezní hodnotou, tedy 0,5 MΩ při zkušebním napětí 250 V a 1,0 MΩ při 500 V, 1000 V i 1500 V, a výsledek označí jako vyhovující nebo nevyhovující. Pro hledání závady jsou k dispozici manuální měření, která se spouštějí jednotlivě.

• zkouška stringu s polaritou, napětím naprázdno, zkratovým proudem a izolačním odporem
• měření stejnosměrného provozního proudu do 400 A a výkonu 0,50 až 600 kW s klešťovým multimetrem BENNING CM 3-PV
• měření odporu ochranného vodiče, které se zablokuje a zobrazí napětí UPE, jakmile na hrotech leží 10 V a více nebo minus 10 V a méně
• rozsah izolačního odporu se řídí zkušebním napětím, v ruční zkoušce je to 0,05 až 300 MΩ při 250 V, 0,05 až 500 MΩ při 500 V a 0,05 až 999 MΩ při 1000 V i 1500 V, v automatické zkoušce stringu 0,05 až 200 MΩ při 250 V a 500 V a 0,05 až 999 MΩ při 1000 V a 1500 V
• trvalé měření izolačního odporu, kde se hodnota DAR objeví asi po minutě a hodnota PI asi po deseti minutách
• měření napětí do 440 V AC nebo do minus 440 V DC na žluté a černé zdířce
• zobrazení slunečního ozáření 100 až 1500 W/m2 a teploty modulu i okolí od minus 30 do plus 125 °C s měřičem BENNING SUN 3
• vynulování měřicích vodičů před měřením ochranného vodiče, kompenzuje se odpor do zhruba 10 Ω

Ovládání a komunikace

Ovládání vede barevný displej 3,5 palce s rozlišením 480 x 320 bodů. Vedle navigačních tlačítek jsou tu dvě funkční tlačítka, která svítí podle toho, co právě dělají. Modrá barva znamená provedení funkce, zelená spuštění testu a červená jeho zrušení. V záhlaví displeje vidíte aktuální menu, stav baterie po čtvrtinách, připojená zařízení a výstrahu, jakmile přístroj rozpozná nebezpečné napětí nad 30 V. Automatické vypnutí lze nastavit na 3, 6, 9, 12 nebo 15 minut, případně vypnout úplně.

Uložený záznam dostane referenci objektu, identifikaci střídače a identifikaci stringu, takže se v paměti dá dohledat i po týdnech. Data putují přes Bluetooth do cloudu BENNING Test Equipment Cloud, odkud vzniká protokol.

• připojení mobilního zařízení s aplikací BTEC pro Android nebo iOS
• připojení počítače s Windows nebo Apple Mac s Bluetooth a prohlížečem Chrome

• aktualizace firmwaru přes OTA přímo z aplikace nebo z webu BTEC
• bezdrátové spojení LoRa s měřičem ozáření BENNING SUN 3 na společném kanálu 0 až 5
• spárování klešťového multimetru BENNING CM 3-PV podle identifikace na jeho zadní straně

Instalace a použití

Před zkouškou se fotovoltaický generátor odpojí všemi póly od střídače a musí být oddělen od hlavního napájení. Ani kladný, ani záporný pól nesmí být uzemněn. Všechny spínací a odpojovací prvky musí být rozepnuté a jednotlivé stringy musí být navzájem odizolované. Výjimkou je měření provozního proudu a výkonu klešťovým multimetrem, kde generátor naopak se střídačem spojený zůstává a použije se měřicí sada s rozbočovacím adaptérem s objednacím číslem 11005076.

Vlastní připojení je jednoduché. Měřicí vodiče kompatibilní s konektory MC4 se zapojí do černé zdířky se značkou minus a do žluté se značkou plus. Pro měření izolace se navíc použije červená 4mm zdířka a její vodič se přiloží na kovovou část rámu nebo montážního systému. Když je generátor řádně uzemněn, dá se měřit i proti bezpečnému uzemnění, například proti přípojnici pospojování. Když uzemněn není, měří se nejprve proti kovové části a teprve potom proti bezpečnému uzemnění. S novými měřicími vodiči se před měřením ochranného vodiče provede vynulování. Měřit se má za stabilních podmínek slunečního záření a přístroj se od generátoru odpojuje hned po skončení zkoušky.

Kde najde využití

• předání nové fotovoltaické elektrárny investorovi a první zkouška po montáži
• pravidelná revize provozované elektrárny podle DIN EN 62446-2
• hledání závady na jednotlivém stringu při poklesu výnosu
• kontrola po zásahu do instalace, po výměně modulů nebo po opravě kabeláže
• servisní, čisticí a údržbové týmy, které potřebují rychlou kontrolu na místě
• znalecké posouzení stavu izolace pomocí hodnot DAR a PI

Důležité před nákupem

• Generátor nesmí překročit napětí naprázdno 1500 V a zkratový proud 25 A. Nad tyto hodnoty se měřit nesmí.
• Nesmí se překročit ani maximální stejnosměrný výkon. Výrobce udává 37,5 kW pro moduly s účinností do 19 procent a 25 kW pro moduly s účinností nad 19 procent. Mez se navíc dynamicky přizpůsobuje, aby vyrovnala zapínací proudy.
• Silné generátory s velkou kapacitou mohou snížit maximální měřitelné napětí naprázdno. Při příliš vysokém zkratovém proudu se přístroj chrání před přetížením a měření odmítne.
• Maximální kapacita měřeného systému je 2 µF.
• Ve fotovoltaickém generátoru nesmí být zabudované optimizéry výkonu.
• Zkratové proudy paralelně spojených stringů se sčítají a kapacita generátoru je může ještě zvýšit. Výrobce proto doporučuje měřit vždy jen jednotlivý string.
• Přístroj není určen pro trvalý provoz. Využití hlídá software a teplotní čidlo, a jakmile vnitřní teplota dosáhne maxima, funkce se omezí, dokud přístroj nevychladne. Od měřeného objektu se odpojuje hned po skončení zkoušky a také po celou dobu chladnutí.
• Zdířky 4 mm se smějí použít jen v obvodech do kategorie přepětí III s napětím nejvýše 1500 V nebo do kategorie IV s napětím nejvýše 1000 V vodič proti zemi.
• Samotný přístroj má měřicí kategorii CAT III 1500 V DC proti zemi a CAT III 300 V AC proti zemi. Rozsah měření střídavého napětí končí na 440 V a záporné stejnosměrné napětí se měří jen do minus 440 V.
• Na přístroj nesmí být přivedeno napětí vyšší než 1650 V. Rozsah měření napětí naprázdno přitom končí na 1500 V.
• Zkušební napětí pro měření izolace se smí odchýlit směrem nahoru až o 20 %. Při nastavených 1500 V tak může na měřeném obvodu být napětí až 1800 V.
• Dodané 4mm měřicí vodiče mají kategorii CAT IV 1000 V proti zemi a jmenovitý proud 12 A. Do obvodu s napětím až 1500 V patří dodané PV měřicí vodiče s kategorií CAT III 1500 V a jmenovitým proudem 36 A.
• Baterie se nabíjí pouze v dodané nabíjecí misce a během nabíjení nesmí být v okruhu 2 m hořlavý materiál. Poškozená baterie se nesmí používat ani nabíjet, hrozí výbuch a požár.
• Krytí je IP 40, tedy bez jakékoli ochrany proti vodě. Přístroj se používá jen v suchém prostředí a nesmí do prostoru s nebezpečím výbuchu.
• Provozní teplota je plus 5 až plus 40 °C, trvalému slunci se má přístroj vyhnout. Nejvyšší nadmořská výška použití je 2000 m.
• Uložit lze pouze automatická měření. Manuální měření sloužící k diagnostice se do paměti nezapisují.
• Menu přístroje je pouze v němčině a angličtině.
• Aby platily uvedené přesnosti, nechává se přístroj každých 12 měsíců kalibrovat.
• Přístroj smí obsluhovat jen vyškolený odborný personál. Měřicí vodiče se drží pouze v místě určeném pro ruku, protože při měření izolace může být na obvodu nebezpečné zkušební napětí.

Časté dotazy

Zvládne PV 125 string s napětím 1500 V?
Ano. Rozsah měření napětí naprázdno začíná na 10 V a končí na 1500 V DC. Stejnou hodnotu má i nejvyšší zkušební napětí pro měření izolačního odporu.

Musí být fotovoltaika před zkouškou odpojená od střídače?
Ano, generátor se odpojuje všemi póly a nesmí být uzemněný. Jedinou výjimkou je měření provozního proudu a výkonu, kde naopak spojený se střídačem zůstat musí.

Změří přístroj sám i provozní proud a výkon?
Ne. K tomu je potřeba klešťový multimetr BENNING CM 3-PV s objednacím číslem 11001235 a pro připojení k běžícímu stringu ještě měřicí sada s rozbočovacím adaptérem 11005076.

Uloží se do paměti i ruční měření?
Ne. Paměť na 1000 záznamů pojme jen automatická měření. Ruční měření slouží k diagnostice a ukládat se nedají.

Jak vznikne protokol o zkoušce?
Data se přenesou přes Bluetooth do cloudu BENNING Test Equipment Cloud, buď z mobilu s aplikací BTEC, nebo z počítače s prohlížečem Chrome. PIN pro první párování je 111111.

K čemu jsou hodnoty DAR a PI?
Popisují kvalitu izolace při trvalém měření. Izolace je v pořádku od hodnoty PI 2,0 a DAR 1,6, pásmo PI 1,0 až 2,0 a DAR 1,25 až 1,6 značí vlhkost nebo znečištění a nižší hodnoty už znamenají vadnou izolaci.

Co je v dodávce a co se dokupuje?
Součástí dodávky je přístroj, měřicí sada kompatibilní s MC4, sada 4mm vodičů s hrotem a krokosvorkou, nabíjecí miska, lithiový akumulátor 11,55 V a 2930 mAh, taška, návod a zkušební protokol. Klešťový multimetr, měřič ozáření i rozbočovací adaptér jsou volitelné příslušenství.

Jde přístroj používat venku?
Ano, uvnitř i vně budov, ale vždy jen v suchém prostředí. Krytí IP 40 nechrání proti vodě.
